1．3．4摩擦牢度的測試
按GB/T3920-1997《紡織品色牢度試驗耐摩擦牢度》進行測試。
1．3．5皂洗牢度的測試
按GB/T3921．3一l997《紡織品色牢度試驗耐洗色牢度：試驗3》進行測試。
1．3．6同色平衡指數的計算
K=(K/S)A/(K/S)B
式中：(K/S)A為PLA的K/S值；(K/S)B為PTT的K/S值。
染料的同色性評定：當K=1時，PLA纖維和PTT纖維2種纖維同色；當K>1時，PLA纖維色澤深于PTT纖維；當K<1時，PLA纖維色澤淺于PTT纖維。凡同色平衡指數值越接近1，則同色性越好。
1．3．7分散染料上染率的測定
分別吸取染色前后染液各1mL，轉移至10mL容量瓶中，加入丙酮至刻度，用UV752型紫外可見分光光度計于最大吸收波長(λmax)處測染液光密度Al、A2。
上染百分率=(1一A2V2/A1V1)×100％
式中：A 1為染前染液的光密度；A1為染后染液的光密度；V1為染前染液的體積；V2為染后染液的體積。
1．3．8織物拉伸強力的測定
按GB/T3923．1—1997《紡織品織物拉伸性能第1部分：斷裂強力和斷裂伸長率的測定條樣法》，在YG026C型電子織物強力實驗儀上測試。
2結果與分析
2．1染料的選擇
2．1．1活性染料
據文獻[4—5]介紹，PLA纖維不耐堿，酸性太強會導致強力受損，但是，一般活性染料染棉過程中，都需要加入堿劑固色，堿性條件下會加速PLA組分的降解，影響染色后織物的風格。為解決此問題，選擇ArgazolN系列活性染料，此染料是含有新型吡啶甲酸活性基團的活性染料，無需堿劑固色，在中性條件下，其活性基團能與纖維素纖維發生反應而固著。染液中無堿性物質，可大大減輕污水處理，提高對環境的保護。
2．1．2分散染料
PTT屬于易染型纖維，可用不同溫型的分散染料進行染色，在115℃就能染出與PET纖維相媲美甚至更好的色澤[61。PLA纖維是一種聚酯纖維，屬于疏水纖維，玻璃化溫度為57℃，熔點為175℃，不耐高溫，染色溫度宜選擇100～110℃。在此條件下，纖維強力損失較小，同時染色深度較理想，但用一般分散染料染色后，還原清洗和皂洗時會有大量染料流失，所以應選用中低溫型分散染料和快速分散染料。有研究表明，PLA用S型分散染料得色淺，選用E型、SE型分散染料在ll0℃條件下染色能夠獲得深濃顏色。考慮分散染料要對PLA、PTT同時染色，選擇中低溫型分散染料比較合適。

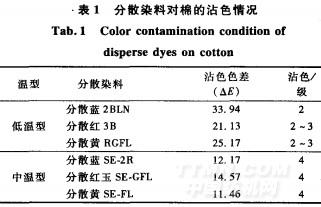

選用低溫型分散染料三原色分散藍2BLN、分散紅3B、分散黃RGFL和中溫型分散染料三原色分散藍SE一2R、分散紅玉SE—GFL、分散黃SE-FL為研究對象，考察2類分散染料對棉組分的沾色性能，結果如表1所示。
.jpg)
相關信息
推薦企業 推薦企業
推薦企業
您所在的位置：
