激情五月激情,美女91精品,一区二区毛片,91精品福利视频,成人av网站在线观看

在擴散劑NNO的作用下，中溫型3種分散染料對棉組分沾色程度進一步降低，沾色等級可達到4～5級，這樣就可實現對PLA/棉/PTT3組分包芯紗針織物可預料的同色、異色、留白等染色效果。

2．3染色溫度

2．3．1ArgazolN染料固色溫度研究

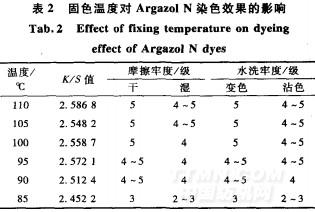

ArgazolN系列活性染料無需堿劑固色，其在中性條件下通過高溫作用固色。研究不同溫度下的固色效果，確定ArgazolN系列活性染料的最低固色溫度，試驗結果如表2所示。

從表2可看出：不同溫度下染色后的得色深度差別不大；隨著固色溫度的降低，各項色牢度有降低的趨勢，當固色溫度小于90℃后，有色牢度指標達到不可接受的程度，可見溫度越低，固色效果越差，越來越多的染料會停留在纖維表面，影響色牢度。ArgazolN染料的固色溫度不能低于90℃。

2．3．2分散染料低溫染色溫度研究

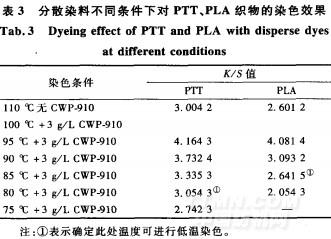

以110℃ PLA、PTT織物常規染色后深度為標準，考察載體CWP．910加入后對各種染料染色溫度的可降低程度，結果如表3所示。

從表3數據看出，在K/S值和各項色牢度的綜合考察下，載體CWP．910可對同為聚酯纖維的PLA、PTT實現低溫染色。PLA可在3g/LCWP一910質量濃度下，于85℃條件下達到常規110oC染色條件下的染色深度，且各項色牢度較好。PTT可在3g/L的CWP-910，80℃條件下達到常規110℃染色條件下的染色深度，且各項色牢度較好。

PLA/棉/PTT 3組分包芯紗針織物中PLA組分可在載體作用下85℃低溫染色，PTT組分可在載體作用下80℃低溫染色，加之前面探討的ArgazolN染料對棉組分染色的溫度不能低于90℃，最終確定PLA/棉/PTT包芯紗針織物一浴法染色溫度在90℃下可實現對3種組分很好的染色效果。相比較PLA/棉/PTT3組分包芯紗針織物常規染色溫度要在110℃左右，9O℃染色節能效果明顯。

2．4染色時間

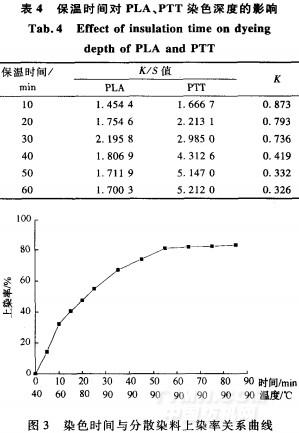

PLA、PTT雖都是聚酯結構，都可用分散染料進行染色，但它們的具體分子結構差異較大，決定了二者在同時染色時對同種分散染料親和力存在差異，加之PLA/棉/PTT3組分包芯紗針織物中PLA、PTT組分混紡比例不同，染色時，同一染料用量下，染料對PLA、PTT3組分的質量分數也不同，所以PLA、PTT組分染色效果就會存在差異。按照PLA/棉/PTT 3組分包芯紗針織物中PLA、PTT組分的混紡比例，稱取相同質量比的純PLA、PTT紗線進行染色試驗，測試不同保溫時間下PLA、PTT織物的染色深度，進而得到同色平衡指數，結果如表4所示。分散染料上染率與染色時間的關系如圖3所示。
