摘 要 采用氫氧化鈉對棉纖維進行預處理，再進行選擇性氧化，可以有效提高氧化棉纖維的醛基生成量。對比研究經高碘酸鹽選擇性氧化后堿預處理棉纖維與普通棉纖維的結構與性能。結果表明：經堿預處理后棉纖維化學組成無變化，但當堿液質量分數增加到25％，其晶形結構從纖維素I逐漸轉化為纖維素lI，且結晶度不斷下降，使棉纖維對高碘酸鹽的可及度和反應性大大提高。通過紅外光譜分析可知，經堿預處理的氧化棉纖維醛基吸收峰強度大于未預處理的氧化棉纖維。在8和32 g／L高碘酸鈉氧化條件下，氧化棉纖維醛基含量隨堿液質量分數增加均不斷提高，而其結晶度不斷下降，但當堿液濃度和氧化劑質量分數較高時，氧化過程中棉纖維的醛基增加量和降解程度都趨于平緩。
關鍵詞 棉纖維；堿預處理；選擇性氧化；結構；性能
棉纖維葡萄糖殘基中的鄰二羥基與高碘酸鈉可發生選擇性氧化反應，其氧化產物是制備新型纖維素衍生物的原料，具有良好的生物相容性、生物可降解性、環境友好和無毒等特點 。利用氧化后棉纖維引入的活性基團醛基，可使眾多高分子材料對其直接進行功能改性 ，因此醛基含量的多少直接決定了棉纖維改性能力的大小。
長期以來，濃堿大多被用于對纖維素的絲光化處理 。本文探索采用堿處理對棉纖維進行預活化加工，再采用高碘酸鈉對棉纖維進行選擇性氧化處理。利用堿對棉纖維的膨化作用，提高棉纖維的可及性和反應性 ，從而在選擇性氧化后棉纖維的醛基生成量獲得有效提高

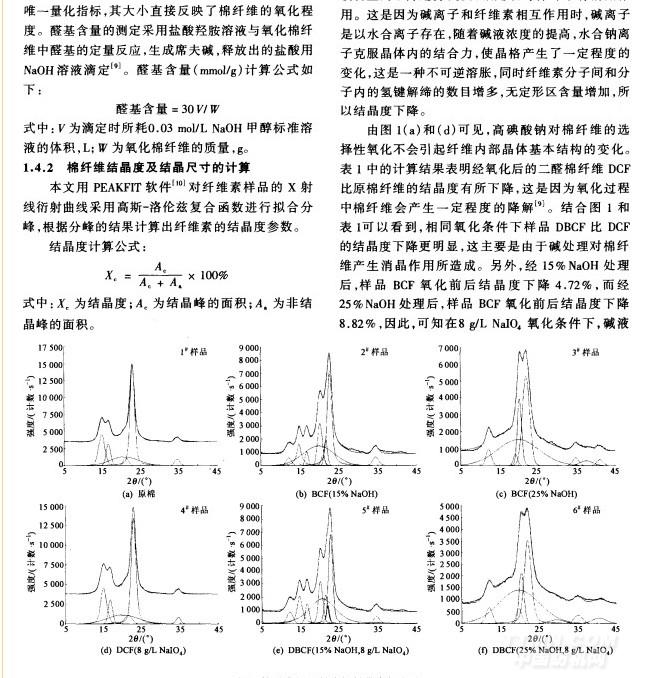

.jpg)

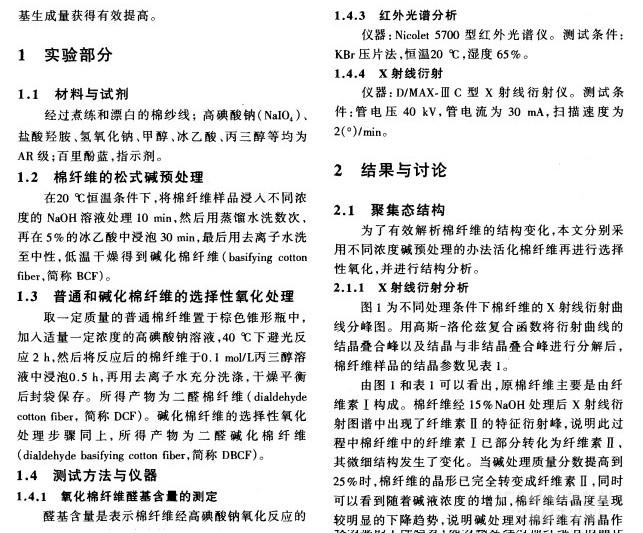

.jpg)
相關信息
推薦企業 推薦企業
推薦企業
您所在的位置：
