激情五月激情,美女91精品,一区二区毛片,91精品福利视频,成人av网站在线观看

N一羥甲基丙烯酰胺(NMA)作為自交聯(lián)單體合成的乳液具有較好的性能，但是NMA為甲醛和丙烯酰胺反應合成物，含此交聯(lián)單體粘合劑使用時，會有微量NMA分解，容易釋放出對環(huán)境和人體有害的游離甲醛，不符合現(xiàn)代綠色紡織品的發(fā)展趨勢。本實驗用二醛物質(zhì)和丙烯酰胺反應合成新交聯(lián)單體用于乳液聚合，使用過程中將無甲醛釋放。
1實驗部分．

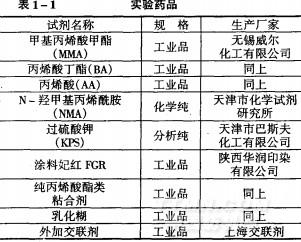

1．1實驗藥品

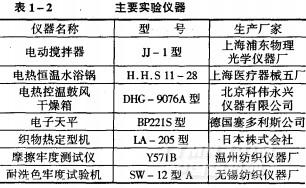

1．2實驗儀器

1．3織物規(guī)格
純棉布，滌綸，滌棉混紡布，每塊l00mm × 200mm
1．4丙烯酸酯乳液的合成工藝
全部單體預乳化法：將全部的單體及乳化劑、1／2引發(fā)劑、水，一起加入到四口燒瓶中，乳化1b，速度保持在80Or/min左右。將預乳化液的2／3倒出，在剩余的預乳化液中加入1／4引發(fā)棄Ij，降低攪拌速度200～25 r/min。溫度升到75~ 80開始泛藍，三燒瓶內(nèi)的溫度開始急劇上升(這時要采用適當而有效的方法降溫)，當溫度下降到穩(wěn)定程度時，開始滴加剩余的2／3乳化液，大約OY~mm滴加完成，加入1／4的引發(fā)劑，保溫1h。
1．5丙烯酸酯粘合劑在織物印花中的應用
1．5．1涂料印花工藝
(1)工藝配方
涂料 2．13％
粘合劑       23．26～47．62％
乳化糊       2．17—18．18％
水    X
外加交聯(lián)劑    0—5滴
印花色漿總量      100g
(2)工藝流程及條件
印花一烘干(80℃×3rnin)一焙烘(130℃×3min)
1.5．2織物性能測試
(1)耐干、濕摩擦牢度的測試
染色織物按GB／~920—199r7測試。
(2)皂洗牢度的測試
染色織物按GB／~I．1一l997測試。
(3)印花織物顏色性能的測試
K/S值代表顏色的深度，s值越大，表明織物印花顏色越深。
2結(jié)果與討論
2．1丙烯酸用量的確定
將不同用量的從作為自增稠單體加入，在其他條件不變的情況下，合成不同乳液用于涂料印花，并測試其印染指標如表2～1所示：
