一層薄膜，纖維表面的溝槽明顯減少，由于毛細效應產生的滲化現象也得到了有效地改善，有助于棉織物印花清晰度的提高。
由表1還可以看出，殼聚糖季銨鹽改性處理前后棉織物緯向打印線寬都要比經向的更加精細。這是由于織物的經密大于緯密，且在織造過程中經紗會受到一定的牽伸力，纖維之間的排列更加致密，取向度較高，這樣墨水在經紗上的遷移比較困難。所以，織物緯向的滲化現象沒有經向嚴重，印花清晰度較好。
2．4噴墨印花效果
對比殼聚糖季銨鹽改性處理前后棉織物的噴墨印花圖案，改性棉織物印花圖案的色深明顯增加，色澤更加鮮艷，清晰度提高，圖案的層次感提升。這是由于殼聚糖季銨鹽在棉織物表面吸附，使棉織物表面帶有一定量的正電荷，有利于吸附負電性的顏料，能夠有效地阻礙墨水的滲化，從而使印花圖案具有較好的清晰度。
同時，由于殼聚糖季銨鹽在棉織物表面形成了一層薄膜，對顏料墨水往纖維內部的滲透存在一定的阻截作用，使得更多的顏料顆粒以離子鍵的作用吸附在織物表面。因此，噴墨印花后織物色深增加，色澤鮮艷，層次感變好。
2．5織物手感
為了考察殼聚糖季銨鹽改性處理前后噴墨印花織物的手感變化，測試了織物的彎曲剛度和彎曲滯后矩的變化。
.jpg)

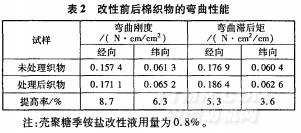

由表2可知，經殼聚糖季銨鹽處理后棉織物經緯向的彎曲剛度和彎曲滯后矩均有所增加，表明織物手感略有下降。這是由于殼聚糖季銨鹽在棉織物表面吸附沉積，在纖維表面形成薄膜，特別是在紗線的結點處發生吸附成膜后，阻礙了紗線的滑動，使得織物的柔軟度和活絡感有所下降。但彎曲剛度和彎曲滯后矩的增加量均很小，經緯向的彎曲剛度分別增加了8．7％和6．3％，彎曲滯后矩分別增加了5．3％和3．6％。
3 結論
(1)棉織物經殼聚糖季銨鹽改性后，纖維表面變得光滑，并形成一層薄膜；改性后噴墨印花棉織物的彎曲剛度和彎曲滯后矩略有增加，織物手感略微變差。
(2)殼聚糖季銨鹽改性對噴墨印花織物的K／S值有一定的提高，當殼聚糖季銨鹽用量為0．8％時，K／S值由原先的3．20提高到4．87。
(3)經殼聚糖季銨鹽改性后噴墨印花織物的防滲化性能得到增強，印花清晰度提高，沿織物經緯向各打印0．5 lln寬的線條，實際線寬分別比改性前提高了16．5％和12．6％。同時，印花圖案的顏色更加鮮艷，圖案層次感也有所提升。∞
<<上一頁[1][2]
相關信息
推薦企業 推薦企業
推薦企業
您所在的位置：
