激情五月激情,美女91精品,一区二区毛片,91精品福利视频,成人av网站在线观看

1．2．6織物斷裂強度測定

按GB／T3923-1997(紡織品織物拉伸性能測試條件》進行測定。

1．2．7抗紫外線性能測試

采用美國Labsphere型織物紫外線測試儀測定波長250-450nm光線透過率和織物防紫外線系數UPF值，每個樣品選擇3個測試點，取平均值。透光率越低，織物的抗紫外線效果越好；UPF值越高，織物的抗紫外線功能越強。

2結果與討論

2．1復合羧酸質量分數對整理效果的影響

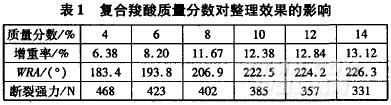

表1中，隨著復合羧酸用量增加，尤其在10％質量分數以內，處理試樣的增重率、折皺回復角都有較大的增加，但強力有所降低。當復合羧酸用量較低時，酯化反應率較低，棉織物上有未酯化反應的羥基，可與蘆薈發生反應。隨著羧酸用量增加，棉纖維中生成的交聯鍵限制了纖維素大分子鏈在外力作用下的相對滑移，引起應力集中，使斷裂強力下降4。

2．2蘆薈質量分數對整理效果的影響

由表2可以看出，隨著蘆薈質量分數增加，織物增重率增加，但增加幅度不大；而折皺回復角、斷裂強力則幾乎沒有變化。這是因為蘆薈通過復合羧酸的橋聯作用與棉織物結合，所以增重率隨著蘆薈用量的增加有所變化。蘆薈蒽醌類物質的作用主要是吸收一定的紫外線，對抗皺性能影響不顯著。蘆薈提取物為淡黃色粉末，處理后棉織物會泛黃，考慮到成本與白度，蘆薈用量選擇4％為宜。

2．3CA／TA摩爾分數比對整理效果的影響

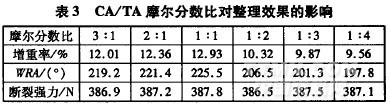

由表3知，在CA整理液中加入TA可以提高織物折皺彈性，增加蘆薈吸附量。當CA：TA=1：1時，整理效果最好。這主要是因為在吸熱和次亞磷酸鈉催化劑的條件下，酒石酸分子的2個仲羥基可能結合2個檸檬酸發生酯化反應，從而形成空間立體網狀結構，比CA更有效地對棉進行交聯，進而吸附蘆薈蒽醌化合物。在這個過程中，檸檬酸上的羥基被封閉，消除了CA與纖維素分子中羥基酯化反應的障礙，增強了CA與棉纖維的交聯。用不同摩爾分數比的CA／TA整理液，整理的棉織物強力變化不大剖。

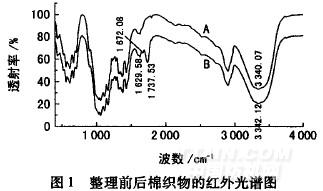

2．4棉織物整理前后的紅外光譜分析
