摘要：測(cè)試阻燃芳綸，棉混紡織物、阻燃粘膠／羊毛混紡織物、阻燃腈綸，棉混紡織物和阻燃滌棉混紡織物等在低負(fù)荷下的FAST風(fēng)格、動(dòng)態(tài)懸垂性及折皺回復(fù)性等27項(xiàng)指標(biāo)，并進(jìn)行因子分析，提出表征面料特性的硬挺度因子、拉伸彈性因子和折皺回彈性因子的概念．研究結(jié)果顯示：羊毛纖維能顯著提高阻燃織物的抗皺性；阻燃纖維混紡織物的拉伸彈性較好，但經(jīng)阻燃整理后的阻燃滌棉混紡織物的拉伸彈性差；阻燃芳綸／棉混紡織物的硬挺度高，滌棉混紡織物經(jīng)阻燃整理后的硬挺度增加．
織物在低負(fù)荷下的力學(xué)特性，如拉伸、剪切、彎曲和壓縮等，決定服裝的成型性、舒適性和手感等服用性能．采用FAST與KES—F風(fēng)格儀對(duì)傳統(tǒng)織物在低負(fù)荷下的特性研究已有很多．許同洪…對(duì)真絲面料的力學(xué)性能進(jìn)行測(cè)試并對(duì)其進(jìn)行了主成分分析；葛彥與范諍l2l對(duì)棉織物的手感進(jìn)行評(píng)價(jià)，并建立了預(yù)測(cè)評(píng)價(jià)體系；施清島對(duì)幾種新型細(xì)旦滌綸和錦綸織物風(fēng)格進(jìn)行了測(cè)試和分析；王國(guó)和與郭娟琛都對(duì)毛織物的風(fēng)格進(jìn)行了分析評(píng)價(jià)．本文采用FAST風(fēng)格儀、動(dòng)態(tài)懸垂儀及折皺回復(fù)儀等，針對(duì)阻燃面料在低負(fù)荷下的特性進(jìn)行了實(shí)驗(yàn)研究．
1阻燃織物的風(fēng)格實(shí)驗(yàn)
1．1實(shí)驗(yàn)樣品

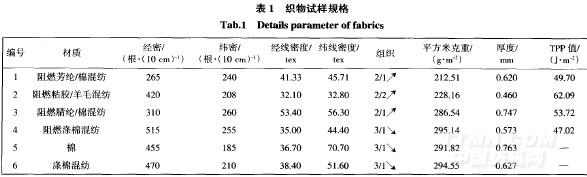

織物規(guī)格如表1所示．
.jpg)
采用的阻燃纖維有煙臺(tái)Newstar⑧芳綸13l3、撫順阻燃腈綸和山東龍海阻燃粘膠．表1中阻燃滌棉織物為經(jīng)阻燃后整理T藝獲得，棉織物和滌棉混紡織物為一般常規(guī)面料．表1中經(jīng)密和緯密根據(jù)國(guó)標(biāo)GB／T4668—1995測(cè)得；厚度根據(jù)國(guó)標(biāo)GB／T3820—1997測(cè)得：經(jīng)向和緯向線密度與平方米克重根據(jù)國(guó)標(biāo)GB／T4669—1995測(cè)得，且平方米克重在200g／m2與310g／m2之間．TPP值根據(jù)美國(guó)標(biāo)準(zhǔn)NFPA一1971測(cè)得，表征的是阻燃織物在熱輻射和熱對(duì)流混合作用下的綜合熱防護(hù)能力，本文阻燃織物的TPP值均在47J／m2之上．
1．2測(cè)試方法與結(jié)果

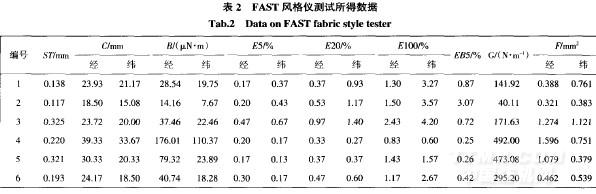

(1)FAST風(fēng)格特征測(cè)試：取20cmx20cm和30CnlX30cm試樣，采用FAST風(fēng)格儀測(cè)得織物的壓縮性、彎曲性、延伸性與剪切剛度．實(shí)驗(yàn)3次取平均值，結(jié)果如表2所示．其中，ST為織物表面厚度；C為織物的彎曲長(zhǎng)度；B為織物的彎曲剛度；E5為在負(fù)荷4．9N／m拉伸下的織物延伸性；E20為在負(fù)荷19．6N／m拉伸下的織物延伸性；EIO0為在負(fù)荷98．1N／m拉伸下的織物延伸性；EB5為在負(fù)荷4．9N／m拉伸下的織物斜向延伸性；G為織物的剪切剛性；F為織物的成型性，由織物的伸長(zhǎng)率及彎曲剛度計(jì)算得到．
(2)懸垂性測(cè)試：按照紡織業(yè)標(biāo)準(zhǔn)《Fz，01045—1996織物懸垂性試驗(yàn)方法》，取直徑為24cm的試樣，采用YG(L)811-DN織物動(dòng)態(tài)懸垂風(fēng)格儀測(cè)試織物的靜態(tài)懸垂系數(shù)、動(dòng)態(tài)懸垂系數(shù)、活潑率、美感系數(shù)與硬挺系數(shù)(速度為20r／arin)．實(shí)驗(yàn)3次取平均值，結(jié)果如表2所示．
.jpg)
相關(guān)信息
推薦企業(yè) 推薦企業(yè)
推薦企業(yè)
源經(jīng)編.gif)
您所在的位置：
