【摘要】純棉紗卡等中厚織物，經低甲醛樹脂NLD和無甲醛樹脂WSD同浴免燙樹脂整理，用于高檔休閑褲子面料，織物上游離甲醛含量小于40 ppm、降強低、手感好，平整度DP 3.5-4級，褶皺保持CR 3-4級。綠色環保。
1. 前言
純棉織物，手感柔軟，吸濕性好，穿著透氣舒適。深受市場的青睞。為改變棉織物穿著和洗滌過程中容易起皺，不挺括的缺點，常對棉織物進行免燙樹脂整理。
高檔褲子面料，免燙不僅要防縮抗皺，而且洗滌干燥后還要求能得到永久性的褶皺和折縫。免燙樹脂干交聯的后焙烘工藝和成衣免燙整理，能滿足織物褶裥保持的需求。織物免燙樹脂整理的后焙烘，工藝要求嚴格，對設備要求低，加工辦法簡單，生產效率高，是印染企業普遍使用的連續化生產工藝。
免燙整理后，織物上殘留和釋放的甲醛對服用者、環境帶來的危害，已引起社會的重視。世界各國紛紛對服裝及裝飾用紡織品上的釋放甲醛量制訂了一系列嚴格的標準。如：我國的GBl8401－2001規定甲醛限量：嬰兒服裝為20 ppm，直接接觸皮膚的服裝為75 ppm；非直接接觸皮膚的服裝為300 ppm；日本規定甲醛限量：直接接觸皮膚的服裝為75 ppm；直接接觸皮膚較少服裝為300 ppm。
用于褲子面料的后焙烘免燙整理性能各有優缺點。無甲醛樹脂綠色環保，加工后的織物DP級低，要滿足純棉織物防縮、防皺的要求，樹脂用量高，泛黃重。高甲醛含量樹脂整理后的織物DP級高；褲子的褶皺保持好；織物上游離甲醛含量高，液相法測試，甲醛大于75 ppm。低甲醛含量樹脂整理后的織物DP級低；褲子的褶皺保持差；織物上游離甲醛含量低，液相法測試，小于75 ppm。
我公司的低甲醛樹脂NLD + 無甲醛樹脂WSD同浴，用于紗卡等織物的免燙整理，織物上游離甲醛含量低、強力好、褲子的褶皺保持好、DP 級高，免燙整理后織物的黃變低。滿足高檔褲子面料的要求。
2.試驗
2.1材料
織物：純棉紗卡21×21×108×56
主要試劑：低甲醛樹脂NLD、無甲醛樹脂WSD、催化劑CS-900、柔軟劑DT-520新、纖維保護劑DT-P、增強劑DT-PN、增白劑MST（液），以上均為石家莊市聯邦科特化工產品。
2.2主要試驗儀器
天平、恒溫電烘箱、恒溫汽蒸箱、Datacolor SF600測色儀、YG031D強力機、YG401D數字式織物平磨儀。
2.3測試標準
1、拉伸強力，ASTM D 5035 條樣法（50㎜×200㎜）；
2、撕破強力，ASTM D 1424 單舌法；
3、GB／T 2912．1《紡織品中甲醛的測定》；
4、GB/T 18863-2002《免燙紡織品》；
5、回復角，GB/T 3819；
6、DP級，AATCC 124-2001；
7、褶皺外觀，AATCC 88C-2003；
8、耐平摩， ASTM D 4966-2004（馬丁代爾磨損試驗法）；
9、AATCC 135-2001（3）（Ⅲ）（A）Ⅲ法：洗滌循環為免燙織物，洗滌為（41±3）℃×10分鐘×5次水洗，干燥為滾筒烘燥。
2.4實驗工藝
2.4.1織物規格：全棉21×21×108×56漂白紗卡
2.4.2工藝配方及流程：
工藝配方(g/L)： 1 2 3 4
低甲醛樹脂NLD 60 60 60 60
無醛樹脂WSD 80 80 60 60
保護劑DT-P 40 40 40 40
增強劑DT-PN / 10 / 10
柔軟劑DT-520新 40 40 40 40
催化劑CS-900 40 40 40 40
中和酸PC-02 2 2 2 2
增白劑MST（液） 1.5 1.5 1.5 1.5
滲透劑JFC 2 2 2 2
PH 4-4.5
前焙烘工藝：浸軋（帶液70%）→ 烘干（90-100℃）→ 焙烘（150℃×3′）
后焙烘工藝：浸軋（帶液70%）→ 烘干（90-100℃，含潮6-10%）→ 裁剪制衣→ 高溫壓燙 → 焙烘（150℃×6-10′）

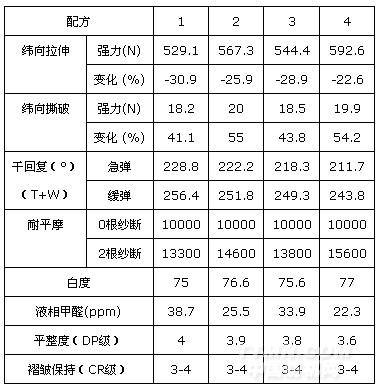

2.4.3測試結果：
.jpg)
相關信息
推薦企業 推薦企業
推薦企業
您所在的位置：
