激情五月激情,美女91精品,一区二区毛片,91精品福利视频,成人av网站在线观看

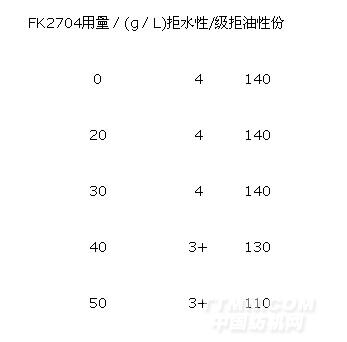

表2  FK2704用量對織物拒水拒油性能的影響

由表2可知，當FK2704用量超過30g／L后，織物拒水拒油性能有所下降，且拒油性能下降更快。當FK2704用量為30g／L時，經緯向撕裂強度損失率分別為12.7%和4.5%，可滿足要求。2 4阻燃及拒水拒油功能整理的耐久性

表3為阻燃及拒水拒油功能整理織物的耐久性。

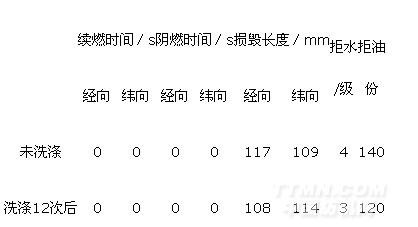

表3  織物水洗前后阻燃和拒水拒油性能變化

由表3可知，洗滌前后織物阻燃性能基本沒有改變，拒水和拒油性能略有下降，說明使用的阻燃劑和拒水拒油劑具有較好的耐久性。

2.5阻燃/拒水拒油同浴整理

為簡化生產工藝，節約能源，嘗試以阻燃劑、拒水拒油劑同浴工藝對純棉織物進行整理。結果表明，織物的拒水性可達4級，拒油性達120分，阻燃性能達到國標B1級標準（損毀長度[150mm]。織物洗滌12次后，拒水拒油性能明顯下降，拒水2級，拒油90分。這可能是由于阻燃劑的加入影響了高溫焙烘時拒水拒油劑的交聯，導致拒水拒油劑的整理牢度大幅下降，耐洗性能下降。因此，阻燃拒水拒油同浴整理工藝在實際生產中并不適宜。

3  結論

采用棉用耐久阻燃劑FK2103 300 g//L，FK2062交聯樹脂50 g/L，磷酸15 g/L和強力保護劑FK2074 30g／L，對純棉導電織物進行阻燃整理，經水洗后再采用拒水拒油劑FK2UFC02 60g/L進行拒水拒油整理。整理后織物的垂直燃燒損毀長度為110mm無陰燃和續燃，達到國標B1級標準：拒水達4級，拒油達140分。電荷密度法測試其電荷密度為6.2 LC/m2：滿足GB 12014）1989中規定的帶電電荷量<0.6LC／件的要求。整理織物經12次洗滌后，阻燃和抗靜電性能基本不變，拒水和拒油性能略有下降，但拒水仍可達4級，拒油120分。
