激情五月激情,美女91精品,一区二区毛片,91精品福利视频,成人av网站在线观看

由圖5可知，阻燃劑CP用量為200～300g／L時，織物的增重率和LOI值變化不大。表明CP用量為200～300 g／L時，阻燃劑在羊毛上的吸附接近飽和。因此，阻燃劑CP的適宜用量為250g／L。

2.5  阻燃整理后織物的性能變化

酶預處理阻燃羊毛織物的各項性能如表1所示。

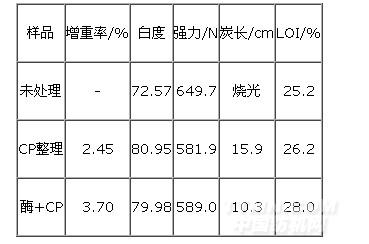

表1  Savinase蛋白酶預處理CP整理羊毛織物的各項性能

由表1可知，酶預處理后再經CP阻燃整理，羊毛織物的阻燃效果比單用CP阻燃整理有很大程度的提高。酶預處理CP阻燃整理織物的LOI值可達28％，比單用CP阻燃整理織物的LOI值提高1.8％，達到阻燃產品B1級的標準，即損毀長度<15cm，LOI值> 28％。酶預處理CP阻燃整理織物的炭長比單用CP阻燃整理織物減少1／3。

3結論

（1）羊毛織物用Savinasc蛋白酶預處理后再進行CP阻燃整理，可提高織物對阻燃劑的吸收量，整理織物含磷量增加，阻燃性能比直接用CP阻燃整理羊毛織物的明顯提高。

（2）優化的羊毛織物Savinase蛋白酶預處理工藝為：Savinase蛋白酶2％（ovf），pH值8，浴比1：25，滲透劑JFC0.5 g／L，處理溫度50℃，時間60mm。

優化的CP阻燃整理工藝為：二浸二軋（阻燃劑PyrovatexCP 250g／L，交聯劑50g／L，磷酸7.5g／L，pH值7，滲透劑JFC 0.5 g／L，帶液率95％）→預烘（90℃×3min）→焙烘（130℃×3min）

（3）本試驗研究的主要側重點是酶預處理能否提高阻燃整理羊毛的阻燃性能。阻燃性能提高了，要達到同樣的阻燃效果可減少阻燃劑用量，甲醛含量也相應減少。關于甲醛含量問題，筆者另文闡述。
