摘 要：研究了滌綸織物親水抗靜電劑的應(yīng)用工藝（親水抗靜電劑的用量，整理溫度等），對親水抗靜電劑的整理效果進(jìn)行了系統(tǒng)測試，并制定了最佳的應(yīng)用工藝。結(jié)果表明：經(jīng)親水抗靜電劑整理過的滌綸織物，其親水性增加，手感滑軟，抗靜電性能明顯改善。
關(guān)鍵詞：滌綸織物 抗靜電劑 系統(tǒng)測試
1 前言
聚酯纖維(polyester fibre)由有機(jī)二元酸和二元醇縮聚而成的聚酯經(jīng)紡絲所得的合成纖維，商品名即為滌綸。聚酯纖維具有天然纖維無法比擬的優(yōu)良性能——彈性好、強(qiáng)度高、耐磨損、耐腐蝕、無蟲蛀等，從而市場需求一直保持比較穩(wěn)定，但是，其自身具有很低的回潮率（0.4%），吸濕性差，固有的表面電阻一般為1013～1020Ω·cm[1],因此，在服裝或者裝飾品使用中，表現(xiàn)出比較強(qiáng)的易帶靜電性、易吸污性、污漬難洗除性、手感差等缺點(diǎn)，則影響了它的服用性能，降低了織物的品質(zhì)，從而使聚酯纖維織物的消費(fèi)量和消費(fèi)水平受到了限制。因此，旨在改善聚酯纖維及其織物的服用性能，提高其品質(zhì)的研究從未間斷。歸納起來，主要有兩個(gè)方面：一是在聚酯纖維的合成過程中加入一些單體，使纖維整體改性；二是對聚酯纖維織物進(jìn)行特種加工，賦予織物親水、抗靜電、易去污等性能[2]。
本文就是在聚酯纖維織物的印染加工過程中加入聚酯-聚醚型親水抗靜電劑進(jìn)行整理，對其整理效果進(jìn)行了系統(tǒng)測試，并制定了最佳的應(yīng)用工藝。
2 聚酯-聚醚型親水抗靜電劑作用機(jī)理[2]
聚酯-聚醚多嵌段共聚物是一種硬、軟鏈段多重交替、相間排列的線性高分子。結(jié)晶型芳族聚酯作為硬鏈段，與聚酯纖維有相同的結(jié)構(gòu)，在熱處理?xiàng)l件下會發(fā)生共晶效應(yīng)而與聚酯纖維牢固結(jié)合；無定形酯類聚醚作為軟鏈段，醚鍵中的氧分子與水結(jié)合，形成氫鍵，從而使軟鏈段具有很強(qiáng)的親水性。適當(dāng)調(diào)節(jié)共聚物硬、軟鏈段的序列長度比例[1]，可獲得親水性極佳的耐久性親水整理劑。
經(jīng)親水化整理的聚酯纖維含水率增加，纖維表面電阻降低，表面靜電荷量減少，靜電半衰期縮短，抗靜電性增加。因此，聚酯-聚醚多嵌段共聚物作為一種優(yōu)良的親水抗靜電劑，完全可以用于聚酯纖維織物的親水抗靜電整理。
3 試驗(yàn)
3.1 試驗(yàn)材料
3.1.1織物品種：T/C65/35 14×10×88×42 紗卡
80/20藍(lán)色滌錦布
3.1.2化學(xué)藥品： 親水抗靜電劑（石家莊聯(lián)邦科特）
3.1.3試驗(yàn)儀器： 振蕩水浴鍋
Rapid軋車
YLA-2000電熱恒溫鼓風(fēng)干燥機(jī)
Haier雙缸洗衣機(jī) Whirlpool洗衣機(jī) Whirlpool烘干機(jī)
REP-Ⅱ型旋轉(zhuǎn)式靜電試驗(yàn)機(jī)
3.2 整理工藝流程：
二浸二軋→烘干→焙烘。
3.3 檢測方法：
親水性測試：滴一滴蒸餾水在織物上，觀測水滴完全滲透所需時(shí)間；
抗靜電性標(biāo)準(zhǔn)：執(zhí)行GB/T 12703 -1991 紡織品靜電測試方法；
4 親水抗靜電劑整理效果的各種影響因素：
4.1親水抗靜電劑的不同用量對織物親水效果的影響（結(jié)果見表1）：

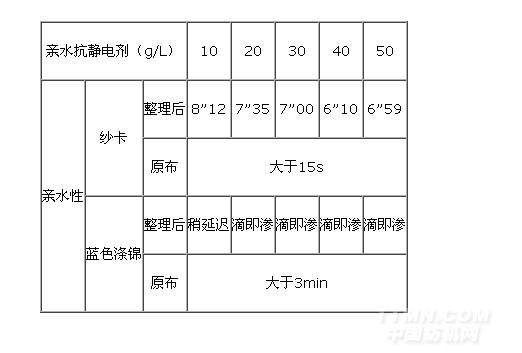

表1 親水抗靜電劑在不同用量對織物親水性能的影響
.jpg)
選用二浸二軋→烘干（120℃X3分鐘）→焙烘（175℃X40秒）由表1可知，親水抗靜電劑的用量為40g/L時(shí)，織物的親水性達(dá)到最佳效果，潤濕時(shí)間最少。.而未經(jīng)整理的原布的潤濕時(shí)間則明顯要偏長，尤其是在滌錦布上差別更加明顯。由此可見，經(jīng)親水抗靜電劑整理后的織物親水性明顯改善。當(dāng)整理劑的用量小于40g/L時(shí)，織物的潤濕時(shí)間相對來說要偏長，這是因?yàn)橛H水基團(tuán)的量較少的緣故；在40g/L以上用量時(shí)，潤濕時(shí)間反而有所增加，這是應(yīng)為覆蓋在織物纖維表面的共晶薄膜增厚，堵塞了毛細(xì)管，使水滴的滲透受阻，從而影響了織物的親水性。
4.2親水抗靜電劑的不同用量對織物手感的影響（結(jié)果見表2）：

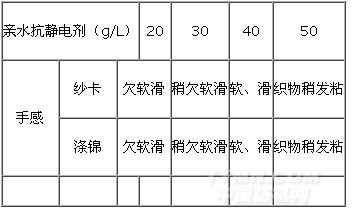

表2 親水抗靜電劑的不同用量對織物手感的影響
.jpg)
從以上結(jié)果可以看出，當(dāng)說親水抗靜電劑的用量在40g//L時(shí)手感最好，用量低于40g//L時(shí)手感稍顯欠軟、欠滑；當(dāng)用量高于40g//L時(shí)織物就開始顯發(fā)膩發(fā)粘的現(xiàn)象，這是因?yàn)椋S著整理劑用量的增多，纖維表面覆蓋的共晶薄膜也會逐漸變厚，從而影響了織物的手感，使之有發(fā)泥、發(fā)粘的現(xiàn)象。
[1][2]下一頁>>
相關(guān)信息
推薦企業(yè) 推薦企業(yè)
推薦企業(yè)
編.gif)
您所在的位置：
