4.3 烘干、培烘溫度的不同對(duì)織物親水性能的影響(結(jié)果見(jiàn)表3、表4):

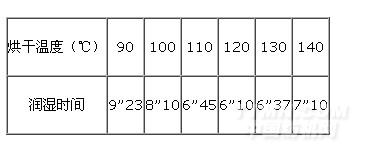

表3 烘干溫度的不同對(duì)織物親水性的影響
.jpg)
由表3數(shù)據(jù)知道,在110~130℃時(shí)潤(rùn)濕時(shí)間比較好,在110℃以下明顯親水性就差了,而在130℃以上雖然親水性稍有變差,但是能耗就高了。所以綜合考慮,烘干溫度應(yīng)該在110~130℃之間最理想。

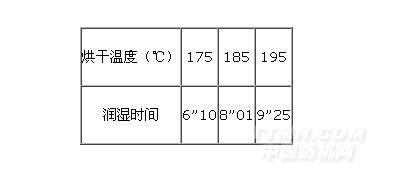

表4 焙烘溫度的不同對(duì)織物親水性的影響
.jpg)
由表5可知,織物經(jīng)抗靜電劑整理后,其抗靜電性能明顯提高。
4 結(jié)論
(1)聚酯-聚醚型親水抗靜電劑的最佳應(yīng)用工藝為:整理劑的用量為40g/L, 工藝為二浸二軋工作液→烘干(120℃X3分鐘)→焙烘(175℃X40秒分鐘)。
(2)按照試驗(yàn)得出的工藝,經(jīng)整理劑整理后的滌綸織物的親水性明顯增加,手感明顯滑、軟,抗靜電性能明顯提高。
<<上一頁(yè)[1][2]
相關(guān)信息







推薦企業(yè)
推薦企業(yè)
推薦企業(yè)
