防水透濕襪主要針對于在水中或潮濕的環境中的工作者，防止水氣從腳部浸入衣服內，造成工作者身體不舒服，影響工作，甚至對生命造成威脅。一般穿著在保溫襪和鞋的外層，與防水透濕褲連接在一起，作為一體的最外層防水透濕服裝。
目前，防水襪的研制采用的是傳統的含氨綸羅紋針織物縫合織物經彈性橡膠涂層，其防水性好但透濕性差，耐老化程度低[1]。這種襪子存在的不足：一是針織物中氨綸紗在裁剪和使用過程中易收縮或脫落，使襪子的強度、彈性受到很大影響；二是先涂層后縫制的針織物，其防水性同樣受到影響，拼接縫處易出現滲、漏水的問題；三是使用橡膠涂層劑令織物透濕性很差，穿著不舒適，且低溫下長時間穿著，人體汗氣不能及時排出而形成冷凝水，從而降低了防水襪的防寒保暖性能，同時由于大量橡膠的堆積，成品笨重并影響織物的美觀[2]。
本文通過復合技術的應用，研制出新型防水透濕襪成形產品，減少橡膠成形的襪子層，取而代之以彈性經編針織材料，用特殊的涂層技術涂以防水透濕層，從根本上解決防水透濕襪拼接縫處滲、漏水的問題。
1 襪子基布的形成
襪子基布的形成包括兩部分：基礎織物的織造和涂層織物的研制。總體原則是采用密度較大的針織經編彈性雙層織物，經涂層、裁剪后既不脫散，又尺寸穩定。
對針織物涂層劑的選擇應建立在3個方面：首先，涂層劑有彈性，這是因為襪子的非直線性涂層必須要有一定的彈性，且彈性回復率要好，才能保持襪子的流線形狀；其次，涂層劑防水，這是因為防水襪要求是防水的；最后，涂層劑透濕，這是因為傳統的涂層劑并沒有把防水透濕有機地聯系起來。因此，通過以上要求，選擇了高性能的聚氨酯涂層劑。
1.1 基礎織物的織造工藝參數
基礎織物采用經編織物雙層，紗線選擇美國杜邦公司的錦氨包芯紗。錦綸纖維耐磨性好、強力高、彈性大；氨綸纖維是迄今發現的彈性和回彈性最好的纖維。由兩者制成的包芯紗，可以將其優良性能結合起來，氨綸纖維被包覆在錦綸纖維內部，有效地防止了氨綸纖維的損傷[3]。
使用普通經編機，機號為36針/25.4mm，兩把梳櫛，均滿穿，均使用8.3tex錦氨包芯紗；為減輕成品襪的質量，織物克質量控制在168g/m2以內；為保證聚氨酯涂層的防浸防漏和均勻性，線圈長度控制在3.5mm以下。
1.2 經編涂層織物工藝
經編織造后的織物，具有耐磨性高、手感柔軟、皮膚觸感好、質輕、密度均勻等優點，為聚氨酯涂層奠定了基礎。
聚氨酯在耐老化、彈性和回彈性、手感、質地等方面的性能都很出色，尤其是防水透濕性能是其他普通防水涂層劑所不具備的[4]。
在實驗過程中，對多種親水性聚氨酯進行了篩選，并進行了工藝條件的反復復合、測試，確定了使用雙組分防水透濕聚氨酯涂層劑。該涂層劑的特點是：涂層后經過交聯反應，形成網狀薄膜，薄膜強度
高、彈性模量適中、耐磨性好。
制備工藝及條件：離型紙涂層（2道涂層）→烘于（100℃，1.5min）→向基布轉移→烘于焙固（100℃，30 min）→剝離→縫制→涂敷PU（3道涂層）→烘于（100℃，20min）→焙固（100℃，30min）→整理。
針織物基布涂層處方見表1。

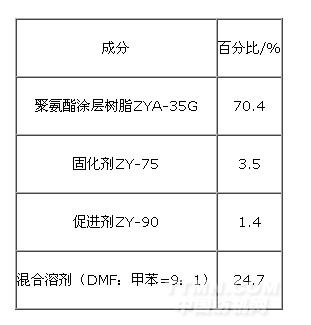

表1 針織物基布涂層處方
.jpg)
針織物基布涂敷處方見表2。

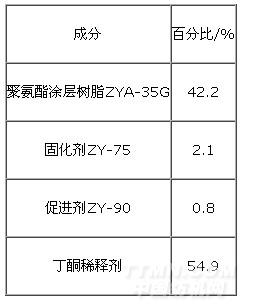

表2 針織物基布涂敷處方
.jpg)
[1][2]下一頁>>
相關信息
推薦企業 推薦企業
推薦企業
您所在的位置：
