摘要：對彈力平針、羅紋和雙羅紋三種組織的莫代爾纖維針織物的基本性能、力學性能以及熱濕舒適}生進行了測試研究，并與棉針織物進行了對比分析。試驗結果表明：莫代爾纖維針織物具有良好的懸垂性、保暖性和芯吸效應，是制作針織內衣的理想面料。
對莫代爾纖維彈力平針、羅紋及雙羅紋針織物的基本性能、力學性能和服用性能進行了研究．并與棉針織物進行對比分析．得出兩種針織物性能的差異．為更好開發莫代爾纖維針織物提供一定的基礎。
l試驗樣布
選用14．60tex莫代爾與2．22tex氨綸編織的彈力平針面料、l4．60tex莫代爾編織的羅紋和14．60tex莫代爾編織的雙羅紋面料進行試驗．并采用相同組織和相同紗線線密度的棉針織物進行對比試驗。
2基本性能測試

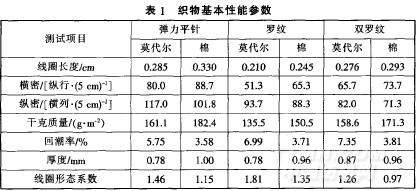

織物基本性能主要測試織物的線圈長度、密度、干克質量、回潮率及厚度，試驗數據如表l所示。
.jpg)
從表l數據可以看出．由于莫代爾針織物的線圈長度比棉織物?。虼丝速|量、厚度也均比棉織物小。
針織物的線圈形態系數定義為圈距與圈高的比值?？捎每v密、橫密來計算。從線圈形態上看，莫代爾針織物的線圈形態比棉織物扁平．棉針織物的線圈較為細長．這可能由于莫代爾紗線模量較小．容易產生彎曲變形，故線圈呈現扁平形態。實際生產中要注意織物定形時適當增加定形幅寬．并針對莫代爾織物縱向尺寸相對小的特點．安排計劃時要合理增加每匹布的編織轉數。
莫代爾紗線織物的回潮率比棉織物大．因此．莫代爾織物適合制作冬季內衣產品．可適當降低穿著時靜電產生的可能性。
3力學性能測試
3．1試驗方法
織物的力學性能主要測試了織物的懸垂性、頂破強力以及平磨耐磨性織物懸垂性試驗儀器為LFY一206計算機織物動態懸垂性風格儀。每塊織物測試2次?？椢锏捻斊圃囼炇窃趶椬禹斊茝娏υ囼灆C進行的．每塊織物測試5次?？椢锬湍バ栽囼炇窃赮522型圓盤式平磨儀上進行的．將織物固定在儀器上．磨過200r之后稱織物的質量。磨損率以織物磨損前后的質量減少百分率來表示。織物的力學性能試驗數據如表2所示。
.jpg)
3．2試驗分析
從懸垂系數和硬挺度系數可以看出．3種組織莫代爾針織物的懸垂性均比棉針織物好：其硬挺度小．比棉針織物柔軟．這也主要是由于莫代爾纖維的低模量導致的．而且莫代爾紗線表面毛羽少．比較光滑．當織物發生變形時．紗線受到的交織摩擦阻力小．容易發生滑移．織物表現出柔軟活絡。
相關信息
推薦企業 推薦企業
推薦企業
您所在的位置：
