在紗線線密度相同、組織結構相同的情況下．莫代爾針織物的頂破強力要略小于棉針織物造成兩者頂破強度差別的主要原因是紗線強度的差異雖然莫代爾纖維的強度比棉的大（莫代爾纖維平均強度為34～36cN／tex．棉纖維的平均強度為20～24cN／tex)．但本試驗用的莫代爾紗線的捻度小于棉紗的．使莫代爾紗線的強力略小于棉紗(莫代爾紗線的平均強力為147．35cN．棉紗的平均強力為154．40cN)．導致莫代爾針織物的頂破強力比棉針織物小。
從測試數據得知．相同條件下．莫代爾針織物的磨損率小于棉針織物．即莫代爾針織物的耐磨性好于棉針織物這是由于莫代爾纖維的強度和斷裂伸長率都比棉纖維大．且莫代爾紗線的表面毛羽少．比較光滑．使織成的織物的表面毛羽也相應較少。摩擦系數小。
4熱濕舒適性能測試

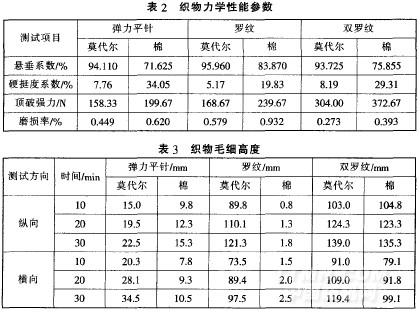

為比較織物的熱濕舒適性能．主要進行了保暖性試驗、透氣性試驗以及織物的芯吸高度測試保暖性試驗采用YG(B)606D型平板式保暖儀．每塊織物測2次透氣性采用Y561型織物透氣儀測試織物的芯吸高度采用YG(B)871型毛細效應測定儀測試．縱橫向各測3次其保暖性測試結果如圖1所示透氣性測試結果如圖2所示．毛細效應測試結果如表3所示。
.jpg)
從圖1可知．雖然莫代爾織物的厚度和克質量均小于棉針織物．且莫代爾織物的透氣性大于棉織物．但莫代爾針織物的保暖率均大于棉針織物這是因為莫代爾纖維表面光滑、細度均勻，橫截面為均勻的圓形．成紗時纖維之間相互緊密接觸、表面毛羽少，而棉纖維是非圓形不規則截面．線密度及長度均呈一定分布．成紗時不如莫代爾纖維緊密，紗線和織物表面毛羽較多。導致兩者之間保暖率的差異。此外，針織物的組織結構也影響了莫代爾織物與棉織物之間保暖率的差異。
從圖2中可看出．相同條件下．莫代爾針織物透氣性更好。這是因為莫代爾纖維的長度、細度、均勻度都好于棉纖維．由其制得的紗線和針織物毛羽少．表面光滑．紗線中、纖維間以及織物中的孔隙較多，因此，對空氣流動時的阻力要比棉針織物小而且相同線密度、相同組織結構的莫代爾織物的厚度均小于棉針織物．所以．它的透氣性要好于棉針織物由表3數據可知．相同組織結構的莫代爾針織物和棉針織物相比．莫代爾針織物的吸濕速度較快．吸濕性好于棉針織物。這是由于莫代爾纖維表面光滑、均勻，芯吸作用比較顯著。在試驗中，棉羅紋織物的芯吸高度接近于0．這可能是由織物后整理工序的影響造成的．棉針織物的這種情況在以前的試驗中也曾遇到過。
5結束語
通過對比試驗分析得出：莫代爾針織物具有良好的力學性能和舒適性．比棉針織物更適合做夏季服裝和貼身內衣產品．可部分取代棉針織物。
<<上一頁[1][2]
相關信息
推薦企業 推薦企業
推薦企業
您所在的位置：
