1．3．2方法二
將試樣放入測試箱體按標(biāo)準(zhǔn)測試法一樣的方式將試樣固定在托盤上，關(guān)上箱門，打開旋轉(zhuǎn)按鈕，使托盤加速旋轉(zhuǎn)，當(dāng)速度達(dá)到最大轉(zhuǎn)速100r／arin，使托盤持續(xù)旋轉(zhuǎn)3min，再均勻減速到靜止，試樣靜置2min后進(jìn)行靜態(tài)懸垂形態(tài)圖的采樣，得到輸出數(shù)據(jù)，將試樣拿出箱體。均勻抖動試樣后再次放入測試箱體，以同樣的速度和時(shí)間旋轉(zhuǎn)并靜置，然后拍攝第二幅靜態(tài)懸垂形態(tài)圖，每個(gè)試樣如此重復(fù)1O次，并分別記錄所需的數(shù)據(jù)。
1．3．3方法
將試樣放人測試箱體并將其固定在托盤上，以方法二同樣的速度使其旋轉(zhuǎn)，當(dāng)速度達(dá)到最高時(shí)，同樣持續(xù)旋轉(zhuǎn)3min，再均勻減速直到靜止，將試樣靜置2rain后拍攝靜態(tài)懸垂形態(tài)圖，得到輸出數(shù)據(jù)后，試樣不拿出箱體，繼續(xù)以上述同樣的速度旋轉(zhuǎn)，同樣的時(shí)間靜置，再次拍得第二幅靜態(tài)懸垂形態(tài)圖，如此重復(fù)1O次，記錄下所得的相關(guān)數(shù)據(jù)，接著將試樣拿出箱體，至此為試樣的第一組測試。均勻抖動試樣后再次放人測試箱體，重復(fù)第一組測試方法，如此重復(fù)5組。
2結(jié)果與分析
根據(jù)上述三種方法測得的5種試樣的靜態(tài)懸垂形態(tài)圖及其懸垂形態(tài)參數(shù)，以波紋數(shù)為例來進(jìn)行具體分析。
.jpg)

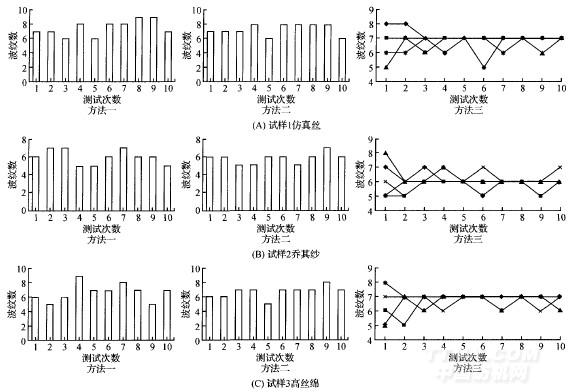

圖1顯示了每種試樣在三種方法下波紋數(shù)與測試次數(shù)之間的變化關(guān)系。由圖1可見，5種試樣在方法一下測得的波紋數(shù)有明顯的波動性，所得數(shù)據(jù)的重現(xiàn)性較差。方法二測得的波紋數(shù)具有一定的穩(wěn)定性，其中5種試樣在方法二下波紋數(shù)的值出現(xiàn)的最高頻數(shù)分別為4、6、6、6、5，也就是說最高頻數(shù)所對應(yīng)的波紋數(shù)在方法二測試中重復(fù)出現(xiàn)的比率分別為40，60，6O9／6，60，50。這一數(shù)值反應(yīng)了所得數(shù)據(jù)的穩(wěn)定性與重現(xiàn)性，但對于進(jìn)一步的懸垂性研究，其數(shù)據(jù)仍然顯得不夠理想。方法三所得數(shù)據(jù)為各個(gè)試樣進(jìn)行5組測試，每組測試重復(fù)10次取樣所得。由圖1中的各折線圖可知，每個(gè)試樣在5組測試中剛開始所得波紋數(shù)具有一定的波動性，隨著測試次數(shù)的增加，各組測試所得的波紋數(shù)趨于某個(gè)固定值，偶爾會出現(xiàn)較小的波動。這說明使用方法三，所得波紋數(shù)的再現(xiàn)性會隨著各組測試中重復(fù)次數(shù)的增加而變好，也為進(jìn)一步的研究提供了可靠的數(shù)據(jù)來源。但在實(shí)際的應(yīng)用中，方法三尤其是大量試樣的測試與研究時(shí)顯得較為繁瑣。

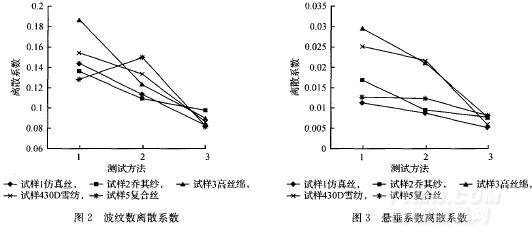

離散系數(shù)又稱變異系數(shù)，是衡量各觀測值變異程度的一個(gè)統(tǒng)計(jì)量。當(dāng)進(jìn)行兩個(gè)或多個(gè)觀測值變異程度的比較時(shí)，如果度量單位與平均數(shù)相同，可以直接利用標(biāo)準(zhǔn)差來比較。如果單位或平均數(shù)不同時(shí)，需采用標(biāo)準(zhǔn)差與平均數(shù)的比值來比較。本文中三種方法所涉及的總測試次數(shù)不同，因而在計(jì)算離散系數(shù)時(shí)選用后者。圖2和圖3分別顯示了5種試樣在方法一、方法二和方法三下波紋數(shù)和懸垂系數(shù)的離散系數(shù)。
.jpg)
相關(guān)信息
推薦企業(yè) 推薦企業(yè)
推薦企業(yè)
編.gif)
您所在的位置：
