微膠囊技術是以天然或合成高分子材料作為囊壁，通過化學法、物理法或物理化學法將活性物質（囊芯藥物）進行包裹而形成具有半透性或密封囊膜的一種技術[1]。將此技術應用于防蚊整理，不僅可以保護人體免遭蚊蟲叮咬，還能夠克服傳統驅殺蚊劑的缺點[2]，避免有效成分與人體的直接接觸，且有更優異的穩定性和持久性[3]。
本文以2，4甲苯二異氰酸酯（TDI）和聚乙二醇400（PEG400）作為制備聚氨酯壁材的反應單體，高效低毒的防蚊劑DM為芯材，制備了微膠囊懸浮液。研究了防蚊微膠囊的形態、粒徑分布及結構，通過二正丁胺法測試防蚊微膠囊整理劑中有無異氰酸酯殘留，并采用浸漬法將防蚊微膠囊應用于純棉針織物，通過防蚊效果以及擊倒和致死作用測試，分析了整理后織物的驅殺蚊效果隨放置時間和水洗次數增加的變化。
1 實驗
1.1 實驗材料及儀器
實驗材料：18 tex（32s）棉、2.2 tex（20 D）氨綸的棉氨汗布（張家港市佳朋紡織有限公司）；白紋伊蚊（羽化后2～3日齡未吸血的雌性成蟲）；防蚊劑DM、2，4甲苯二異氰酸酯、環己酮、聚乙二醇400、乙二胺（EDA）、二丁基二月桂酸錫、乳化劑（自制）、低溫黏合劑、分散劑JFC、二正丁胺、溴酚藍指示劑、N-甲酰二甲胺（DMF）。
實驗儀器：YS100尼康顯微鏡、T25高速剪切乳化機、RW20.n懸臂式攪拌機、LS13320激光粒度測定儀（美國貝克曼庫爾特）、NEXUS670傅立葉紅外光譜儀。
1.2 實驗方法
1.2.1 微膠囊懸浮液的制備
油相配制：取1.39g防蚊劑充分溶解于1.11 g環己酮中，加入2.00 g TDI和5.50 g自制乳化劑，混合均勻，得到油相。
水相配制：取100mL蒸餾水，加入4.60gPEG，混合均勻，得到水相。
乳化：將油相與水相混合，9500 r/min剪切乳化3min，得到均一穩定的白色乳液。
膠囊化：在懸臂式攪拌機的攪拌下，加入0.04g催化劑二丁基二月桂酸錫，于室溫反應2h后加入0.35g乙二胺進行交聯固化，繼續反應1h結束。

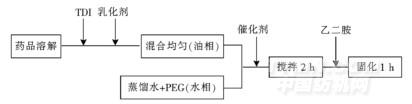

合成路線示意圖如圖1所示。
.jpg)
相關信息
推薦企業 推薦企業
推薦企業
您所在的位置：
