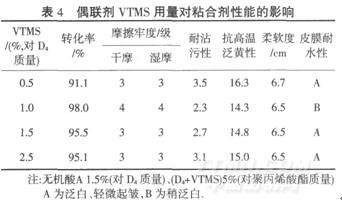

.jpg)
2.2紅外光譜分析

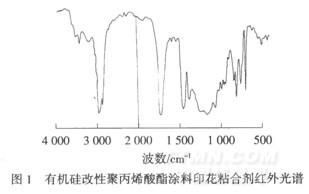

有機硅的特征吸收峰在1000～1100 cm-1，圖1中1068.01 cm-1、1029.56 cm-1處的峰為-Si-O-Si-的特征吸收峰，1238.26 cm-1處的峰為CH3-Si-CH3的對稱變形振動吸收峰，761.99 cm-l處的峰為CH3-Si-CH3的面內彎曲振動吸收峰和Si-C的伸縮振動峰，證明聚合物中存在有機硅．
.jpg)
3結論
(1)D4開環聚合180 min后，可形成支化度極高的線性分子鏈，柔軟性提高，手感變好，同時有機硅接枝率提高，改善了乳液成膜后的耐磨性．
(2)D4＋VTMS用量5%(對聚丙烯酸酯質量)反應，其中VTMS用量1.0%（對D4質量），有助于提高膜的耐水性及其與纖維的粘結力．
(3)選擇無機酸A 1.5%（對D4質量）作催化劑，既可起到良好的催化作用，又可降低生產成本，廉價易得，方便生產操作.
<<上一頁[1][2][3][4]
相關信息
推薦企業 推薦企業
推薦企業
您所在的位置：
