激情五月激情,美女91精品,一区二区毛片,91精品福利视频,成人av网站在线观看

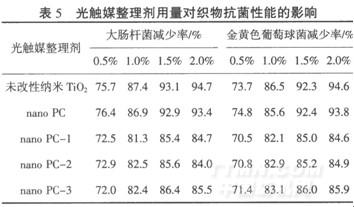

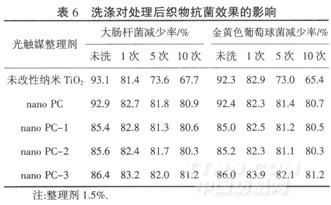

由表6可知，未改性納米Ti02處理的織物，洗滌后抗菌效果明顯下降，且洗滌次數越多，下降程度越大．而nano PC系列光觸媒整理劑處理織物時，尤其是nano PC-1、nano PC-2和nano PC-3整理劑，盡管在相同整理劑用量情況下，處理后織物的抗菌效率稍低，但因交聯劑的存在，與纖維發生了共價鍵的接枝或交聯反應，提高了纖維與整理劑的結合牢度，使得處理后織物的耐洗性提高，洗滌10次后，其抗菌性能仍能保持原有的水平．

2.4機械性能

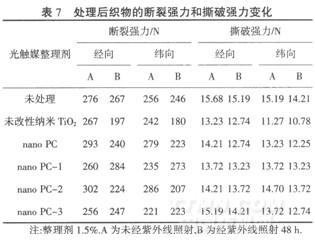

由表7可以看出，未經紫外線照射的各類納米整理劑處理后的織物，在短時間內的斷裂強力和撕破強力與未經整理的織物比較，部分稍有下降或提高，但變化不大．而不同納米光觸媒整理劑整理后的織物經紫外線照射一段時間后，則出現很大的差異：未改性的納米Ti02處理后的織物，經紫外線照射48 h后，其斷裂強力和撕破強力的下降幅度大于nano PC系列納米光觸媒整理劑處理后的織物；而用nano PC系列納米光觸媒整理劑處理后的織物，經紫外線照射后，其斷裂強力和撕破強力的下降差值低于用未改性的納米Ti02處理的織物，原因是改性納米Ti02表面存在的硅氧鍵等基團，可以隔離納米Ti02與纖維的直接接觸，對纖維有一定的保護作用，利用本文開發的系列改性納米Ti02光觸媒劑使Tioz對纖維的光氧化作用降低．可以擗龜或降低纖維的劣化覡象．

3結論

(1)使用系列改性納米Ti02在紡織品功能整理中的施加技術，改性納米Ti02光觸媒劑與纖維產生共價鍵交聯或接枝，使紡織品具有持久的光觸媒功能整理效果和良好的手感，并在不同光源輻射下仍無顯著的劣化現象．

(2)在改性的nano PC中加入一定量的活性基團，不僅可以提高光觸媒劑與纖維共價鍵交聯或接枝的能力，還可使織物具有持久的耐洗性，并對光觸媒效果影響不大．用nano PC-1、nano PC-2、nano PC-3織物光觸媒整理劑1.5%處理織物后，能賦予織物復合多功能效果，使織物對甲醛(VOC)降解率＞87%；紫外線防護系數(UPF)＞35，織物抗菌性能（金黃色葡萄球菌和大腸桿菌減少率)＞85%，洗滌20次后，光催化效果仍無明顯變化．
