激情五月激情,美女91精品,一区二区毛片,91精品福利视频,成人av网站在线观看

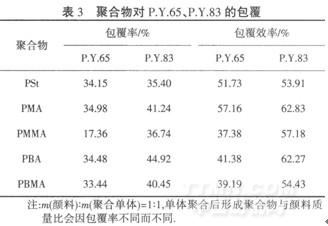

由表3可知，聚合物對P.Y.83的包覆率和包覆效率比P.Y.65高，原因是P.Y.83結構中含有較多的苯環和酯基，與單體之間的疏水作用力較強，單體更易于吸附在顏料表面，并在引發劑下形成聚合物，實現對顏料的包覆．而P.Y.65結構簡單，與單體之間的疏水作用力較小，單體不易于吸附在顏料表面，未吸附的單體會進入表面活性劑膠束，聚合形成聚合物微球，不能實現對顏料的包覆．

另外，聚丙烯酸酯(PMA、PBA)對顏料的包覆率和包覆效率高于聚甲基丙烯酸酯(PMMA、PBMA)，這與丙烯酸酯和甲基丙烯酸酯的結構有關．丙烯酸酯分子結構呈線性，能夠較好地吸附在顏料表面，而甲基丙烯酸酯分子中，甲基的存在使其與顏料之間存在一定的位阻，不能很好地吸附在顏料表面，包覆率降低，包覆效率也隨之減小．

3結論

采用聚合物對顏料進行表面包覆改性，可以阻止顏料粒子之間的聚集，提高分散液穩定性，提高顏料的耐候性，增強使用性能．通過細乳液聚合法實現聚苯乙烯或聚丙烯酸酯對偶氮結構有機顏料的表面包覆：(1)隨著超聲時間延長，顏料在水中分散粒徑減小．超聲30mm時，顏料P.Y.14、P.Y.83的分散粒徑比顏料P.Y.65和P.Y.73的小；(2)顏料在苯乙烯單體中的分散粒徑較小，顏料P.Y.83分散于單體中形成分散液穩定性較高，而P.Y.65/單體分散液的穩定性較差；(3)聚合物對顏料P.Y.83的包覆率和包覆效率高于P.Y.65，聚丙烯酸酯對顏料的包覆率高于聚甲基丙烯酸酯．
