2結果與討論
2.1等離子體處理后織物的拒水性能

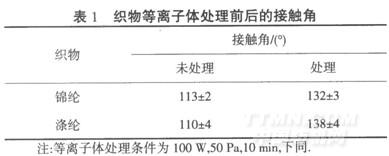

織物經等離子體處理前后的防水性能見表1．
.jpg)
從表1可見，錦綸和滌綸織物均為非極性材料，處理前接觸角分別為1130±20和1100±40，經等離子體處理后接觸角分別提高到1320±30和1380±40，說明等離子體處理后織物的拒水性能有一定提高．
2.2表面元素分析

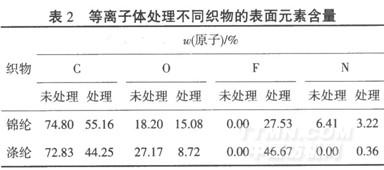

從表2可以看出，等離子體處理后織物表面引入了不同含量的氟元素，滌綸織物表面的氟元素含量可達到46.67%，織物表面原有的C和O元素明顯下降，而錦綸織物表面引入的氟元素含量僅為27.53%，處理后織物對水的接觸角也較滌綸略小．與六氟丙烯等離子體處理棉和絲綢相比較，在棉織物表面引入的氟元素含量為51.23%、絲綢織物表面為50.16%.[9]因此，可以推斷等離子體處理后在織物表面引入氟元素的含量與纖維本身性質有一定的聯系．
.jpg)

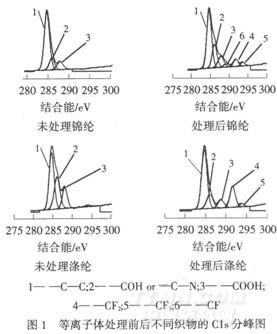

從圖1可知，處理前各織物在290 eV區域內都無吸收，表明沒有氟元素存在，等離子體處理后在織物表面引入了-CF、-CF2和-CF3基團，同時，-COH和-COOH基團數量明顯降低，使表面疏水性進一步提高，對水的接觸角提高．
.jpg)

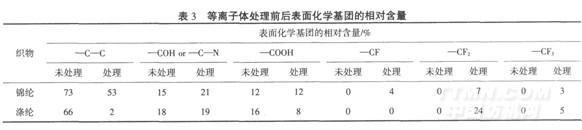

從表3可知，處理后滌綸纖維上引入的-CF2基團量較高(可以達到24%)，-CF3基團的含量也較錦綸高，說明等離子體處理后表面氟含量與纖維種類相關，引入到織物表面的含氟基團也與纖維種類有關．
.jpg)
<<上一頁[1][2][3]下一頁>>
相關信息
推薦企業 推薦企業
推薦企業
您所在的位置：
