激情五月激情,美女91精品,一区二区毛片,91精品福利视频,成人av网站在线观看

隔熱涂料中，Ti02的質量分數為18.0%，PU的質量(g)與DMF的體積(mL)比為3:20。試驗步驟如下：

1)將PU膠粒溶于盛有DMF的燒杯中，直至其完全溶解均勻，同時也將Ti02粉末均勻地加入到盛有DMF的燒杯中，用玻璃棒攪拌使其分散均勻。2）在一定轉速下，將分散均勻的Ti02懸浮液緩慢地加入到PU溶膠中，攪拌混合均勻，靜置至其中不含氣泡，即得所需隔熱涂料。

1.4涂層織物的制備

將所配制的隔熱涂料在LTF 97885涂層機上涂覆到織物上，制得涂層織物。涂層工藝為：

基布→第一次涂覆→烘干(100℃×3 min)→第二次涂覆→烘干(100℃×3 min)→水洗→烘干。

1.5分析測試及性能表征

1.5.1隔熱性能

采用自制的控溫織物隔熱性能測試箱，測試不同熱輻射時間下試樣內側的溫度(T)。以其與未受熱輻射前試樣內側的初始溫度(TO)之差(T)，評價試樣的隔熱性能[4-5]。

1.5.2掃描電鏡分析

將待測試樣均勻地粘貼在樣品板上，噴金，完畢后采用QUANTA 200掃描電子顯微鏡觀察試樣的形態及其粒子聚集狀態，拍照記錄[6]。

1.5.3白度

將試樣折疊成4層，在WSD-3U熒光白度儀上測試hunter白度。經、緯向各測3次，取其算術平均值。

2結果與討論

2.1 Ti02涂層前后織物及纖維的形貌

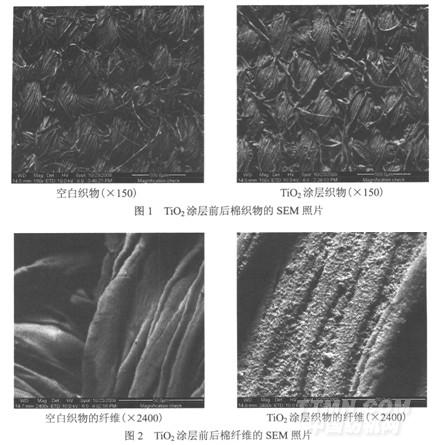

棉織物經Ti02涂層前后的SEM照片如圖l所示。由圖1可知，經Ti02涂層后，在織物表面形成了一層致密的PVDF-Ti02高分子膜，PVDF和Ti02填充了纖維交織點間空隙，使紗線結構變得較為緊密。
