圖2為棉纖維經Ti02涂層前后的SEM照片。由圖2可知,棉纖維在涂層前表面較為平滑,部分表面有生長過程中留下的溝痕。涂層后,纖維表面變得較為粗糙,但仍保持了特有的轉曲扁帶狀,從細微的結構可以看出,纖維表面原有的溝痕被涂層物覆蓋。眾所周知,棉纖維有數級微觀結構,從數根大分子長鏈組成的基原纖到直徑為微米級的巨原纖,各級原纖之間存在大量的縫隙和孔洞,表面吸附PVDF樹脂的Ti02粒子容易進入這些結構疏松的區域。
另外,從電鏡照片中可清晰地看到,纖維之間存在粘連物,這說明織物涂層后,表面吸附PVDF樹脂分子的Ti02進入到纖維之間,Ti02表面吸附的PVDF樹脂分子可與棉纖維之間通過氫鍵發生了相互交聯。
2.2 Ti02涂層織物的隔熱性能
.jpg)

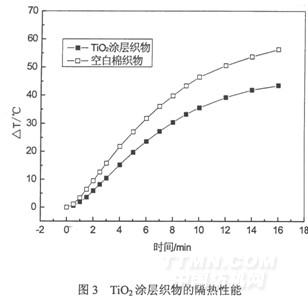

圖3為Ti02涂層織物的隔熱性能。由圖3可知,與空白棉織物相比,經Ti02涂層后,織物的隔熱性能明顯增強;在測試時間內,Ti02涂層織物的內側溫度增加量明顯小于未經Ti02涂層織物的。這是因為Ti02是一種折光指數很高的白色填料,對太陽光中的近紅外輻射具有較強的反射作用,其近紅外反射比可達80%[6]。當Ti02涂覆到棉織物上時,可在棉織物表面形成一層致密的具有近紅外反射作用的PVDF-Ti02高分子膜(圖1所示),它可以將輻射到其表面上的近紅外光大部分以原波長反射到大氣中,并且進入其內部的近紅外輻射還將會在PVDF-Ti02膜內發生漫反射,明顯削弱了透過織物進入內側的熱輻射強度,所以涂層織物內側溫度增加量減少,隔熱性能提高。
2.3影響因素分析
2.3.1基布材料的影響
在制備隔熱涂層織物時,基布材料對其隔熱性能的影響是不容忽視的。纖維材料、組織規格、厚度等不同,所制得的涂層織物的隔熱性能也是千差萬別的。圖4為分別以棉織物、滌綸織物和滌/棉織物作為基布材料時,所制得的涂層織物的隔熱性能。
.jpg)
由圖4可知,在測試時間內,以棉織物作為基布材料制備的涂層織物的隔熱性能最好,以滌/棉織物作為基布材料的次之,最后是以滌綸織物作為基布材料的;在測試時間內,以滌綸織物制備的涂層織物內側溫度最終增加量比棉織物的高出10℃左右。這種現象不僅與織物的組織結構有關,同時與纖維的微結構及其本身所具有的熱焓值是密不可分的。棉纖維的導熱系數為0.255-0.264 kj/(m·K·h),橫截面為腰圓形,有中腔;滌綸纖維的導熱系數為0.301 kj/(m·K·h),橫截面一般為圓形[7-8]。在同一時間內,同等規格的滌綸織物吸收的熱量要高于棉織物吸收的熱量,且由于滌綸纖維的導熱系數比棉纖維的大。對于滌綸織物,織物吸收的熱量更易由外向內傳導,累積在涂層織物內側,因此,其隔熱性能較棉織物的差。
<<上一頁[1][2][3][4][5]下一頁>>
相關信息







推薦企業
推薦企業
推薦企業
