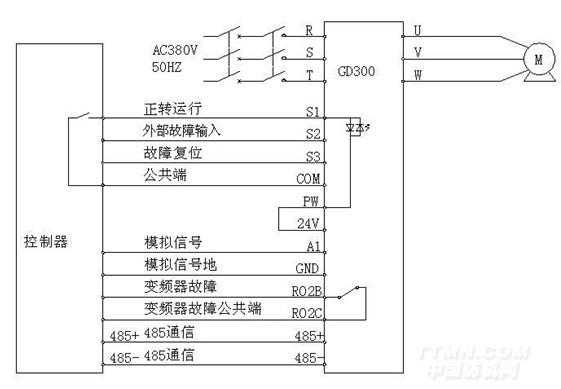

變頻器主回路及控制回路接線圖如下圖：
調試步驟：
1，電機自學習，按照電機銘牌輸入電機參數；電機和壓縮機安裝在一起，無法脫開負載，因此選擇靜止自學習；自學習結束后，檢查學習出來的參數，和銘牌比較偏差不大。
2，鍵盤控制運行，通過鍵盤設定頻率，啟動電機，能正常啟動，工作狀態正常，停止電機，狀態正常。
3，修改端子控制方式，接入系統，按控制系統指令自動運行，運轉正常。
四、效果分析
經過客戶測試，本設備予以肯定，對GD300驅動同步電機的能力表示滿意。
