激情五月激情,美女91精品,一区二区毛片,91精品福利视频,成人av网站在线观看

1.3、性能測(cè)試

白度：采用WSB-Ⅱ型白度計(jì)測(cè)試ISO白度。

毛效：采用YG(B)871型毛細(xì)管效應(yīng)測(cè)定儀測(cè)試30min時(shí)織物的毛效。晾干毛效,為將織物在室溫下晾干后測(cè)試的毛效;烘干毛效,為將織物在102℃烘燥30min后測(cè)試的毛效。

強(qiáng)力：采用YG(B)033A型織物撕裂儀測(cè)試織物經(jīng)向撕破強(qiáng)力。

退漿率：采用碘液顯色法。稱取1g碘化鉀,溶于20mL蒸餾水中,然后加入0.065g碘,溶解后稀釋至100mL。將織物樣品放入碘-碘化鉀溶液中約1min,取出,冷水沖洗,再用濾紙吸干,立即與評(píng)級(jí)卡對(duì)比評(píng)級(jí)。

2、結(jié)果與分析

2.1、棉織物連續(xù)式生化前處理工藝

2.1.1、復(fù)合生物酶預(yù)處理工藝

(1)復(fù)合生物酶用量

棉織物浸軋不同用量的復(fù)合酶工作液后堆置,測(cè)試織物處理后的性能,結(jié)果見表1。

從表1可以看出,隨著生物酶用量增加,處理后織物的晾干毛效大幅提高,生物酶用量超過4g/L后,毛效提高緩慢。復(fù)合酶預(yù)處理的目的是利用酶制劑去除纖維中的部分雜質(zhì),如淀粉漿料、果膠,賦予織物一定的親水性,提高后續(xù)加工的潤(rùn)濕性和均勻性,該工藝尤其適合難以帶料的高支高密織物。由于去除了部分漿料,再經(jīng)氧漂汽蒸處理,織物的退漿率可達(dá)7~8級(jí)。考慮成本因素,一般干布軋料時(shí)復(fù)合酶用量4~6g/L即可。

(2)滲透劑用量

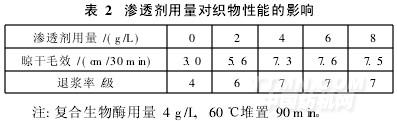

生物酶是分子質(zhì)量較大的物質(zhì),難以滲透到纖維的內(nèi)部,而淀粉酶的退漿機(jī)理是先使?jié){料降解,提高漿料的水溶性,后經(jīng)機(jī)械水洗去除漿料。加入滲透劑可提高淀粉酶向漿料與纖維界面層滲透的速度,進(jìn)而提高漿料的去除率。將棉織物浸軋不同用量的滲透劑工作液后堆置,測(cè)試處理后織物的性能,結(jié)果見表2。

從表2可以看出,隨著滲透劑用量增加,織物的毛效和退漿率均提高,其用量達(dá)到4g/L后,退漿效果較好,且趨于穩(wěn)定。

(3)堆置條件

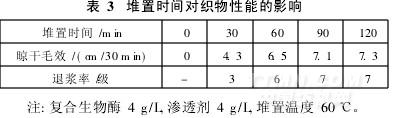

復(fù)合酶的耐熱溫度為80℃,因此設(shè)定堆置溫度為55~60℃。將浸軋復(fù)合生物酶工作液后的棉織物堆置不同時(shí)間,測(cè)試處理后織物的性能,結(jié)果見表3。

由表3知,在60℃堆置處理90min即可達(dá)到較好的效果。考慮到煮練機(jī)的堆置時(shí)間一般小于90min,因而實(shí)際堆置的時(shí)間可控制在60~90min。

通過以上工藝參數(shù)分析,得到優(yōu)化的復(fù)合生物酶預(yù)處理工藝為:織物二浸二軋工作液(復(fù)合生物酶4~6g/L,滲透劑4g/L,帶液率80%以上),于60℃堆置90min。
