激情五月激情,美女91精品,一区二区毛片,91精品福利视频,成人av网站在线观看

2  結(jié)果與討論

2.1生物酶復(fù)配用量的確定

2.1.1淀粉酶2000L用量的確定

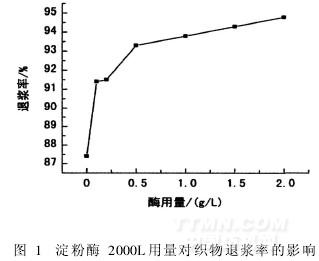

改變淀粉酶2000L用量分別為0,0.1,0.2,0.5,1.0,1.5和2.0g/L,其它工藝條件見1.2節(jié),淀粉酶2000L用量對(duì)退漿率的影響,見圖1。

由圖1可以看出,淀粉酶2000L用量較低時(shí),隨著酶用量增加,退漿率顯著提高;達(dá)到0.5g/L之后,繼續(xù)增加酶用量,退漿率提高不明顯。因此,淀粉酶2000L復(fù)配的初步用量定為0.5g/L。

2.1.2纖維素酶用量的確定

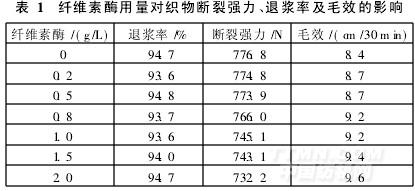

纖維素酶能有效去除纖維表面絨毛,提高織物表面光潔度和柔軟性,增加織物的懸垂性[3]。試驗(yàn)中,淀粉酶2000L用量0.5g/L,纖維素酶CR用量分別為0,0.2,0.5,0.8,1.0,1.5和2.0g/L,其它工藝條件見1.2。鑒于纖維素酶的降解作用,測(cè)試?yán)w維素酶用量對(duì)織物斷裂強(qiáng)力、退漿率以及毛效的影響,結(jié)果見表1。

由表1知,纖維素酶用量大于0.8g/L時(shí),棉織物強(qiáng)力損傷較大,因此其復(fù)配用量不宜超過0.8g/L。纖維素酶用量對(duì)退漿效果影響不大,其用量大于1.5g/L時(shí),退漿率略有升高。纖維素酶用量在0.8~1.0g/L時(shí),毛效比較理想;再增加纖維素酶用量,毛效提高緩。因此纖維素酶復(fù)配用量初步選擇為0.8g/L。

2.1.3果膠酶用量的確定

淀粉酶2000L0.5g/L,果膠酶L用量分別為00.2,0.5,0.8,1.0,1.5和2.0g/L,果膠酶用量對(duì)織物果膠含量和退漿率的影響見表2。

從表2可知,果膠酶用量小于1.0g/L時(shí),棉織中果膠含量隨果膠酶用量的增加顯著降低;繼續(xù)提果膠酶用量,織物上果膠含量的降低趨勢(shì)變緩。增加果膠酶用量,退漿率明顯下降,表明果膠酶淀粉酶2000L復(fù)配使用時(shí)對(duì)淀粉酶有抑制作用。綜考慮,果膠酶復(fù)配用量初步選定為1.0g/L。

2.1.4纖維素酶、果膠酶和淀粉酶的協(xié)同作用

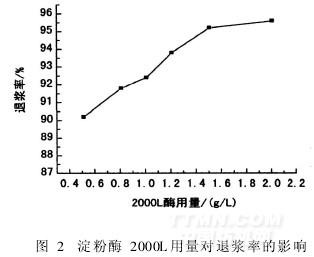

研究纖維素酶和果膠酶存在時(shí),不同用量淀粉2000L對(duì)退漿率的影響。處理工藝為:纖維素酶C0.8g/L,果膠酶L1.0g/L,其它條件同上。淀粉2000L用量對(duì)退漿率的影響見圖2。
