激情五月激情,美女91精品,一区二区毛片,91精品福利视频,成人av网站在线观看

2 、T-400纖維的染色技術

2.1染色性能

PTT纖維和PET纖維雖同屬疏水性聚酯纖維,都適合采用疏水性的分散染料染色,但PTT維特有的不同于PET纖維的分子結構與分子構象,使PTT/PET復合纖維(T-400纖維)在染色性能方面,與PET纖維有諸多差異,見表3至表6。

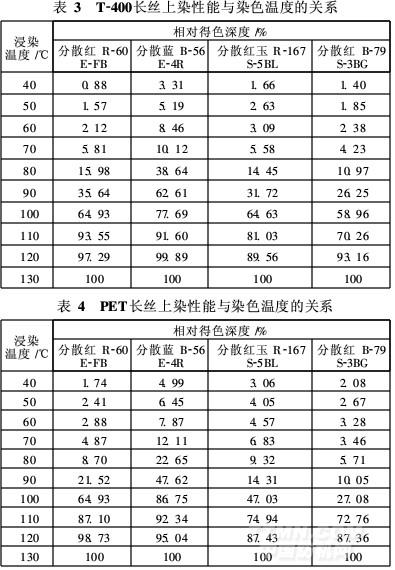

表3　T-400長絲上染性能與染色溫度的關系

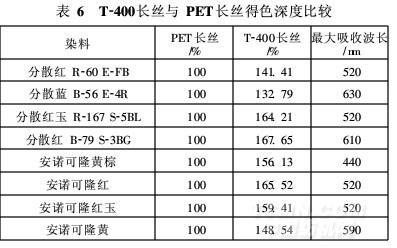

分析表3~表6可知:

(1)  纖維的染色轉變溫度TD(指上染速率顯著加快的轉折點), T-400纖維為70~80℃, PET纖維為80~90℃,T-400纖維比PET纖維低10℃。這是由于PTT組分的玻璃化溫度(Tg)比PET纖維低所致(PTT纖維非結晶區Tg約為45℃,結晶區Tg約為55℃;PET纖維非結晶區Tg約為68℃,結晶區Tg約為81℃)。

(2)纖維的臨界染色溫度范圍(指相對上染率為10% ~90%的染色溫度,即有效上溫度范圍),普通低溫型分散染料染色,T-400纖維為75~110℃, PET纖維為85~120℃;普通高溫散染料染色,T-400纖維為80~120℃, PET纖維為90~125℃。由此可見,T-400纖維的臨界染色溫度比PET纖維低10℃左右。

(3)T-400纖維最高得色時的溫度

T-400纖維如果采用普通低溫型分散染料染色,最高得色時的染色溫度為120~125℃,普通高溫型分散染料為125~130℃;而常規的PET染色,普通低溫型分散染料最高得色時溫度為125~130℃,高溫型分散染料為130~135℃。若采用PTT纖維專用分散染料(如安諾可隆系列染料)染色,大多數染料最高得色時染色溫度為120℃,部分染料如安諾可隆紅,紅玉,藏青對染色溫度要求較高, 120℃染色得色明顯偏淺。從得色深度看,分散染料染T-400纖維,染色溫度以120~130℃為最佳(得色深度高,色澤重現性也好)。為不影響T-400纖維的回彈性,實際染色溫度以控制在125℃為好。若采用較低染溫(120~125℃)染色,普通分散染料中的高溫型染料、部分PTT專用分散染料極易產生色澤重現性下降和色差,因此,生產中應根據需要進行篩選。
