將海藻酸鈉糊倒入一次性塑料杯中；分散染料中加入少許冷水，攪拌均勻，加入海藻酸鈉糊中；將防染鹽S，尿素，加入小燒杯中，用少量熱水溶解后倒入；加入水質(zhì)總量100g，充分?jǐn)嚢柚梁隣钣』ㄉ珴{。
1．4．3印后還原清洗
保險(xiǎn)粉用量為lg／L，氫氧化鈉用量為0．5g／L，滲透劑0K用量為0．5g／L，在溫度為6O℃，清洗時(shí)間約10min，浴比為1：100。
1．5測(cè)試指標(biāo)
1．5．1表觀給色量的測(cè)定
按照使用說(shuō)明書(shū)正確操作使用DSISF600型電腦測(cè)色儀經(jīng)多次測(cè)量取平均值，得出不同條件下處理的布樣的色深值，即K／S值。
1．5．2色度的測(cè)定
基于非線性壓縮的CIEXYZ色彩空間坐標(biāo)，測(cè)得其Lab色彩空間值，即顏色一對(duì)立空間，帶有維度L表示亮度，a$1Jb表示顏色對(duì)立維度。
2結(jié)果與討論
2．1固色溫度及固色時(shí)間對(duì)色深的影響

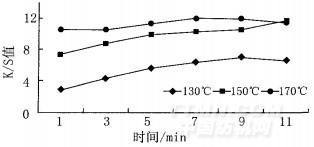

染料用量1％，固色濕度60％。根據(jù)染料類(lèi)型分別選出三個(gè)溫度段130~C、150~C、170~C和固色時(shí)問(wèn)從19鐘到11分鐘進(jìn)行印花實(shí)驗(yàn)，結(jié)果如下圖所示：
.jpg)
由圖可知：l3O℃條件下，得色量隨時(shí)間的增長(zhǎng)而增大，且速率逐漸緩慢趨于平衡，150℃下得色量整體呈緩慢上升趨勢(shì)，l70~CF得色量也呈上升趨勢(shì)且更緩慢；隨著固色時(shí)間增加，上染百分率增加，所用染料都在7min內(nèi)被吸收完了，而過(guò)長(zhǎng)的時(shí)間導(dǎo)致色深值下降；且同一時(shí)間下溫度越高得色量越大。這是因?yàn)樵跍囟容^低時(shí)，纖維內(nèi)有大量空隙，印花后充分吸附染料并固著升溫可增加纖維接受染料的孔隙量，提高染料滲入纖維所需的動(dòng)能，有利于纖維對(duì)染料的吸收，同時(shí)染料的吸收是一個(gè)放熱過(guò)程，提高溫度不利于吸收，且纖維染色的各過(guò)程均是可逆的，染料被吸附在纖維表面的同時(shí)，也從纖維表面解吸到染料中。在固色初期，吸附占優(yōu)勢(shì)，纖維上染量增加，纖維上染百分率隨時(shí)間迅速增加，一段時(shí)間后，解吸也隨時(shí)間延長(zhǎng)而增加。綜合經(jīng)濟(jì)效益及服飾效果等因素，170℃時(shí)7min~可達(dá)到滿意要求。
.jpg)
2．2固色濕度變化對(duì)色深的影響

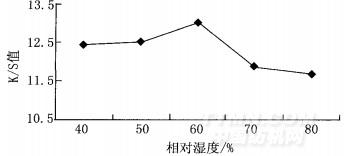

由圖可見(jiàn)，當(dāng)濕度開(kāi)始增大時(shí)可促進(jìn)色深的增加，但速度緩慢，當(dāng)相對(duì)濕度60％時(shí)達(dá)到最大促進(jìn)效果，繼續(xù)增大濕度相反使色深值明顯降低，既不利于色深的繼續(xù)增加。這是因?yàn)榉稚⑷玖系乃苄詔K,J,，
在染液中它們是通過(guò)溶解成分子以分散狀態(tài)而上染到纖維上去的，但在溶液中還可能發(fā)生結(jié)晶增長(zhǎng)和晶型轉(zhuǎn)變，故濕度過(guò)大則汽蒸固色的環(huán)境中水過(guò)多導(dǎo)致染料結(jié)晶而不能上染并與纖維有效結(jié)合固著。綜上所述，固色的相對(duì)濕度在60％左右最佳。

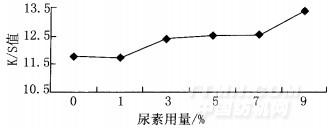

2．2．1尿素用量對(duì)色深的影響
.jpg)
相關(guān)信息
推薦企業(yè) 推薦企業(yè)
推薦企業(yè)
源經(jīng)編.gif)
您所在的位置：
