激情五月激情,美女91精品,一区二区毛片,91精品福利视频,成人av网站在线观看

2.1.2浸漬溫度和時(shí)間

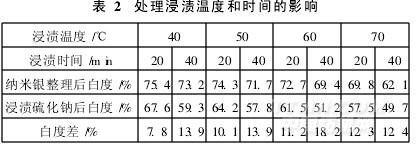

改變浸漬溫度和時(shí)間,對(duì)織物進(jìn)行納米銀抗菌整理,結(jié)果見(jiàn)表2。

由表2可以看出,浸漬溫度升高,整理織物白度下降,表明織物對(duì)納米銀的吸附增強(qiáng);相同浸漬溫度下,延長(zhǎng)浸漬時(shí)間,整理織物白度下降,說(shuō)明升高浸漬溫度和延長(zhǎng)浸漬時(shí)間都會(huì)提高納米銀對(duì)織物的滲透和吸附。高溫有利于纖維溶脹和納米銀擴(kuò)散,但溫度過(guò)高,納米銀則易在織物表面團(tuán)聚;浸漬時(shí)間長(zhǎng),有利于納米銀的充分?jǐn)U散和吸附,但同時(shí)也會(huì)增加納米銀在織物的表面吸附,導(dǎo)致整理織物白度下降,影響織物外觀效果。因此,取浸漬處理?xiàng)l件為50℃×20min。

2.1.3助劑對(duì)納米銀整理的影響

在抗菌整理過(guò)程中發(fā)現(xiàn),織物表面易出現(xiàn)不勻、色花和納米銀易洗脫等現(xiàn)象。為提高納米銀的滲透、均勻和耐洗堅(jiān)牢度,需使用黏合劑、滲透劑和分散劑。由于整理液中的納米銀帶負(fù)電,應(yīng)注意助劑的選擇和添加次序,以防止整理液出現(xiàn)沉淀和絮凝。在納米銀用量為60μg/L的條件下,依次加入黏合劑、分散劑和滲透劑,測(cè)定織物的白度和手感,結(jié)果見(jiàn)表3、表4和表5。

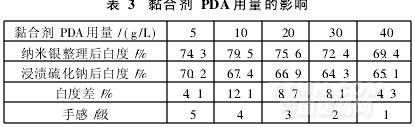

由表3知,黏合劑PDF用量對(duì)織物的白度、手感都有影響。當(dāng)黏合劑用量超過(guò)10g/L后,整理織物浸漬硫化鈉后的白度基本不變。這說(shuō)明黏合劑對(duì)納米銀具有較強(qiáng)的固定作用,能減少納米銀的洗脫量。

由表4可知,當(dāng)分散劑LA用量達(dá)到30g/L后,織物的白度差增大,說(shuō)明整理織物表面吸附的納米銀量增加,手感變差。因此,取分散劑LA用量為20g/L。

由表5可見(jiàn),隨著滲透劑T用量的增加,整理織物的白度隨之下降,手感變差。當(dāng)滲透劑T用量為6g/L時(shí),織物的白度差較小,說(shuō)明此時(shí)織物對(duì)納米銀的吸附較好。因此,取滲透劑T用量為6g/L。由此得納米銀整理液優(yōu)化工藝:納米銀60μg/L,黏合劑PDA10g/L,分散劑LA20g/L,滲透劑T6g/L;50℃浸漬處理20min。

2.2殼聚糖抗菌整理

殼聚糖分子中含有的大量游離—NH2基可在酸性條件下形成—NH3+基,使殼聚糖具有抗菌作用。殼聚糖分子中—NH2基的鄰位是—OH基,可借助氫鍵和鹽鍵形成具有類(lèi)似網(wǎng)狀結(jié)構(gòu)的籠形分子,從而對(duì)納米銀具有穩(wěn)定的配位作用,有效保護(hù)納米銀不被氧化,達(dá)到抑制納米銀變色的目的。同時(shí)殼聚糖分子結(jié)構(gòu)與纖維素纖維結(jié)構(gòu)相似,兩者可以通過(guò)氫鍵或較強(qiáng)的分子間作用力形成共晶結(jié)構(gòu),在纖維表面形成保護(hù)膜,阻止納米銀的洗脫,提高抗菌整理織物的耐洗性。但殼聚糖加入過(guò)多反而會(huì)影響織物的手感和白度,需對(duì)殼聚糖用量進(jìn)行優(yōu)化。
