.jpg)

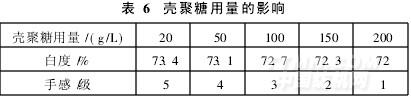

由表6知,殼聚糖對織物白度的影響不大,當其用量達到100g/L時,織物手感變差。由于本研究中納米銀為主抗菌劑,殼聚糖主要起保護和抑制變色作用,因此為防止織物手感變差,選擇殼聚糖用量為20g/L。
2.3織物整理后的性狀表征
2.3.1掃描電鏡

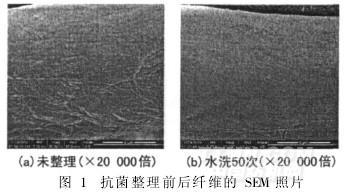

抗菌整理前后棉纖維的SEM照片見圖1。
.jpg)
由圖1可以看出,未整理棉纖維(a)表面較為粗糙,存在明顯的溝槽和裂隙,有利于納米銀的滲透;經抗菌整理后棉纖維(b),表面均勻覆蓋了一層殼聚糖膜,水洗50次后仍可保持完整。
2.3.2抗菌效果
抗菌整理后棉針織物的抗菌效果見表7。
.jpg)
由表7可以看出,隨著洗滌次數的增加,整理織物抗菌效率略有下降。由于采用了納米銀和殼聚糖復合整理,納米銀的水洗損失較少;在納米銀用量較小的情況下,抗菌整理織物水洗50次后對金色葡萄球菌的抗菌率仍可在90%以上,具有較高的抗菌效果。
3結論
(1)采用納米銀/殼聚糖對棉針織物進行復合抗菌加工,優化的納米銀抗菌整理液處方為:納米銀60μg/L,黏合劑PDA10g/L,分散劑LA20g/L,滲透劑T6g/L;浸漬處理條件為50℃×20min;為保證織物手感,殼聚糖用量為20g/L。
(2)采用納米銀和殼聚糖復合抗菌整理,降低了納米銀的流失,抑制了織物色變,提高了耐洗性,抗菌整理織物經50次水洗后仍能保持較好的抗菌效果。
<<上一頁[1][2][3][4]
相關信息
推薦企業 推薦企業
推薦企業
您所在的位置：
