正交試驗結果表明,各因素對織物白度的影響依次為:D>A>B>E>C,較佳組合為A4B3C2D4E4;各因素對織物毛效的影響依次為:D>A>B>E>C,較佳組合為A1B3C3D4E5;各因素對織物頂破強力的影響為:B>A>E>C>D,較佳組合為A1B1C3D3E1。
綜合各因素對織物白度、毛效和頂破強力的影響,主要因素采用高水平,次要因素則考慮經濟方便,確定H202/NOBS活化體系漂白優化工藝為:H2026g/L,,NaOH2L,NOBS1.0g/L,溫度80℃,時間60min。
3.9 H202/NOBS優化工藝與常規氧漂工藝比較

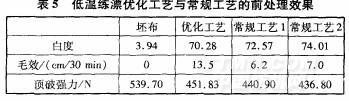

對比低溫練漂優化工藝與常規工藝對棉針織物的前處理效果,結果見表5。
.jpg)
從織物性能測試結果可知,優化工藝處理織物的白度與常規工藝相差不大,而織物的毛效和頂破強力均比常規工藝有所提高。
4結論
(1)棉針織物堿氧一浴練漂中加入活化劑NOBS,在漂液中可以產生漂白能力比H202更強的過壬酸,使織物在較溫和的漂白條件下獲得良好的漂白效果,實現全棉針織物低溫練漂一浴處理。
(2)活化劑NOBS應用于棉針織物低溫練漂的優化工藝為:DM一13610.4L,DM一13701.5g/L,35%H2026g/L,NaOH2.0g/L,NOBS1.0g/L并于漂后15min加人,8O℃處理60min,浴比1:10。練漂織物可以達到較高的白度和毛效。
(3)H0/NOBS活化漂白體系與常規棉針織練漂工藝相比,兩者漂后織物白度相差不大,前者處理后的毛效和強力均優于后者。
<<上一頁[1][2]
相關信息







推薦企業
推薦企業
推薦企業
