激情五月激情,美女91精品,一区二区毛片,91精品福利视频,成人av网站在线观看

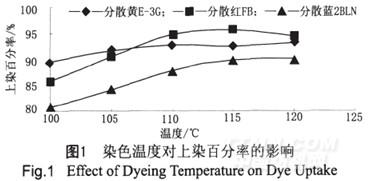

從圖1可以看出，隨著染色溫度的升高，分散染料對竹炭滌綸纖維束的上染百分率呈上升趨勢，其中，分散紅FB的上染百分率在115℃時最大，而分散藍2BLN、分散黃E-3G的上染百分率則在120℃時達到最大值。這是由于竹炭纖維的結構不像PET纖維那樣致密，因而其玻璃化溫度較低。在玻璃化溫度以上，竹炭滌綸纖維發生劇烈運動，分子間的空隙增大，自由容積增加，使染料容易擴散進入纖維內部，并迅速、充分上染纖維。考慮到高溫條件下易使竹炭顆粒

從纖維上脫落，以及吸濕排汗纖維表面微細結構產生形變，故選擇染色溫度為115℃。

2.1.2染色時間

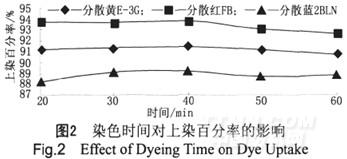

用1%的分散黃E-3G、分散紅FB和分散藍2BLN在pH5～6和115℃對竹炭/吸濕排汗混紡針織物染色不同時間，其結果如圖2所示。

從圖2可以看出，3條曲線均比較平緩，說明保溫染色30min后，保溫時間的延長對3只染料的上染百分率影響不大。在染色時間為40min時，染料基本達到上染平衡值，因而選擇40min為染色保溫時間。

2.1.3染色浴比

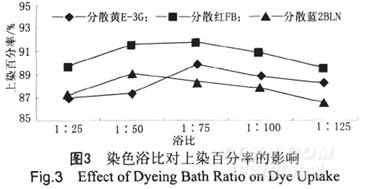

染色浴比對染色效果也有影響，浴比小會使織物染色不勻，浴比大又會耗能耗水。用1%的分散黃E-3G、分散紅FB和分散藍2BLN，在115℃，pH5～6，浴比為1∶25、1∶50、1∶75、1∶100、1∶125條件下對竹炭/吸濕排汗混紡針織物染色40min，其染色浴比對上染百分率的影響如圖3所示。

由圖3可知，染色浴比對分散染料上染竹炭/吸濕排汗混紡針織物的影響不很明顯。隨著染色浴比的增大，3只分散染料對竹炭滌綸纖維束的上染百分率都呈先上升后下降的趨勢，分散黃E-3G和分散紅FB在浴比1∶75處達到最大上染百分率，而分散藍2BLN則在

浴比1∶50時達最大上染百分率，但與浴比1∶75時上染百分率的相差不大，故確定染色浴比為1∶75。

2.1.4染浴pH值

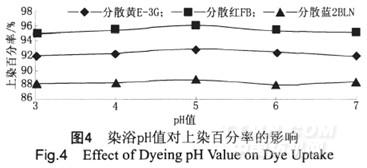

分散染料對染浴的酸堿度穩定性也不同。用1%的分散黃E-3G、分散紅FB和分散藍2BLN，在115℃、浴比1∶75、pH3～7條件下對竹炭/吸濕排汗混紡針織物染色40min，其結果如圖4所示。
