采用BS 5852阻燃標準進行測試,觀察試驗現(xiàn)象如下:
(1)經FR-Ⅰ阻燃膠涂層的試樣,隨著上膠量的增加,織物不易燒破,后面的填充物也未燒著,但火焰在正面燃燒,而且越燒越旺。移開火焰120 s后,試樣繼續(xù)燃燒,故被認定為不通過BS 5852阻燃測試。
(2)經FR-Ⅱ阻燃膠涂層的試樣,織物容易燒破,易結焦,結焦處的火焰使后面的填充物也燃燒,而且填充物越燒越旺。移開火焰120 s后,填充物繼續(xù)燃燒,故也被認定為不通過BS 5852阻燃測試。
(3)經FR-Ⅲ阻燃膠涂層的試樣,涂層膜很容易燒破,在上膠量達130 g/m2(干重)時,織物沿著破洞處邊燃燒邊向周圍卷起,填充物也有燒著現(xiàn)象。但移開火源后,織物和填充物上的火焰馬上熄滅,故被認定為能通過BS 5852阻燃測試。

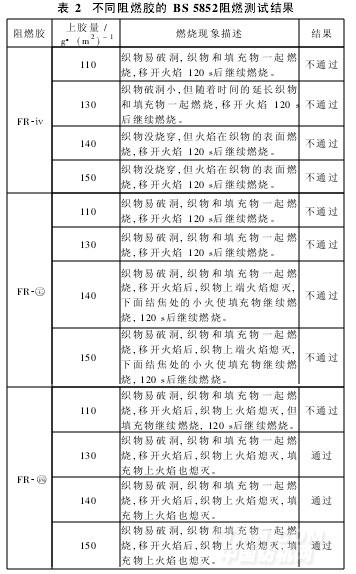

測試結果見表2。
3結果與分析
3.1FR-Ⅰ阻燃膠的阻燃機理主要是成炭結焦作用,比較適用于滌綸。因為滌綸受熱后非常容易收縮裂開,成炭結焦可以抑制火焰在固相中繼續(xù)蔓延。在尼龍織物上,這種成炭結焦妨礙熔融物的滴落,燃燒產生的大量熱量和熔融物導致后續(xù)織物燃燒.
.jpg)
3.2FR-Ⅱ阻燃膠在固相中的成炭作用比FR-Ⅲ阻燃膠強,反而使尼龍的受熱收縮速度變慢,大量的熱量來不及散發(fā),故阻燃效果也不理想。
3.3FR-Ⅲ阻燃膠可以加快尼龍收縮和裂開的速度,降低尼龍熔融后的粘度,使熔融和燃燒的尼龍很快滴下,去除熱能和燃燒源。因此,可通過FMVSS302阻燃標準的測試。同時,膠里的阻燃劑可促使尼龍脫水焦化,分解生成不易燃燒的物質,減少可燃物的產生,這樣就可以同時在固相和氣相中發(fā)生作用,使織物難以著火,因而通過BS 5852阻燃標準的測試。
4結論
4.1FR-Ⅰ阻燃膠和FR-Ⅱ阻燃膠用于尼龍織物,阻燃效果不佳;盡管FR-Ⅱ阻燃膠對尼龍織物有一定效果,但成本較高。
4.2FR-Ⅲ阻燃膠在尼龍織物上的阻燃效果比較明顯,對尼龍織物比較合適。大批量生產成本低,手感好,安全性高。
<<上一頁[1][2]
相關信息
推薦企業(yè) 推薦企業(yè)
推薦企業(yè)
您所在的位置：
