激情五月激情,美女91精品,一区二区毛片,91精品福利视频,成人av网站在线观看

打底染色處方/(g/L)

分散染料x

滲透劑MP(德美化工)              1

防泳移劑PA(德美化工)            20

熱溶溫度/℃                      175~180

熱溶時間/min                      1.5

套色染色處方/(g/L)

活性染料y

尿素                        60

防泳移劑PA                  20

固色液處方/(g/L)

元明粉                     250

磷酸三鈉                   40

染液少量

汽蒸溫度/℃                 102

汽蒸時間/min                 1

1.7.2　染淺色

(1)工藝流程

浸軋士林染液→紅外線預烘→烘干→浸軋還原液→汽蒸→水洗→氧化→皂洗→水洗→烘干

(2)工藝處方及條件

工藝處方/(g/L)

士林染料z

滲透劑MP                   1

還原液處方/(g/L)

85%保險粉                   25

100%燒堿                    20

H2O2                        0.8~1.5

1.8　柔軟拉幅

(1)竹/棉/滌混紡彈力織物經加工后容易產生緯斜,特別是弧型斜,需經熱拉機自動整緯裝置糾正。同時也要對染坯做縮水率檢測,根據訂單縮水率指標,以確定拉幅超喂和防縮預縮率,可以通過計點緯密調整超喂率。

(2)對有拉斜要求的彈力斜紋布,在整緯后要順紋路拉斜。

(3)改進織物手感和外觀。拉幅時浸軋弱陽離子親水性柔軟劑,保持面料的吸濕透氣性,增進滑爽感和懸垂性。

工藝流程　浸軋柔軟劑(HSsoft-99950g/L)→熱拉(100~110℃)→烘干落布(幅寬134.5cm)

1.9　預縮

預縮有助于緯彈織物的尺寸穩定,可進一步改善織物手感。處理時以色布縮水率為依據,對照成品縮水要求調節預縮率。彈力布預縮后落布幅寬應比成品略大2cm(卷筒時幅寬稍有收縮)。預縮條件為蒸汽壓力2.5kg/cm2,車速30m/min。

1.10　成品測試

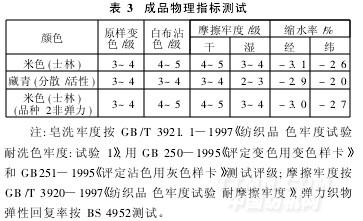

經上述生產工藝處理后,竹/滌/棉混紡彈力斜紋各項測試指標(見表3)。
