激情五月激情,美女91精品,一区二区毛片,91精品福利视频,成人av网站在线观看

5   銀系抗菌紡織品的制備

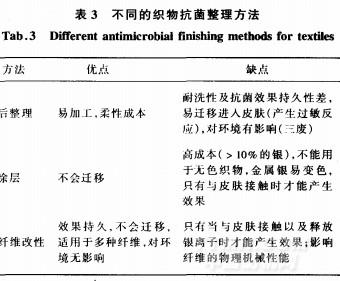

目前銀系抗菌紡織品的制備方法主要有纖維改性法和織物后整理法。纖維改性法首先在成纖高聚物中添加合適的抗菌劑填料，然后進(jìn)行濕法或熔融紡絲，再加工制成抗菌織物；織物后整理則是通過(guò)在織物表面涂層或浸漬抗菌劑的方式，使紡織材料表面形成抗菌層。每種方法都有各自的優(yōu)缺點(diǎn)，生產(chǎn)中可根據(jù)不同的需求采用相應(yīng)的加工方法，見(jiàn)表3。

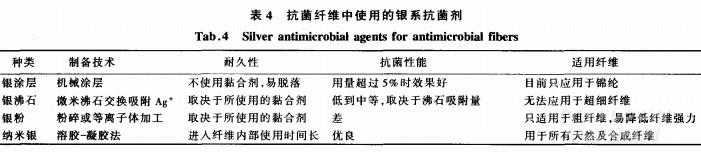

目前抗菌紡織品的生產(chǎn)主要以纖維改性為主。該法是將抗菌劑的超細(xì)粉末作為添加劑進(jìn)行紡絲[25]，此時(shí)抗菌劑進(jìn)入到纖維的內(nèi)部，故耐洗滌性能好，抗菌效果持續(xù)時(shí)間長(zhǎng)，但纖維改性法對(duì)抗菌劑的要求較高，抗菌劑必須在水、堿和酸里的溶解度極低，化學(xué)穩(wěn)定性好，耐強(qiáng)酸、堿和氧化劑，熱穩(wěn)定性好，因此目前抗菌添加劑多為載銀陶瓷顆粒或者載銀沸石(見(jiàn)表4)。在加工過(guò)程中，要求添加的抗菌劑必須與纖維本體有良好的相容性和分散性，同時(shí)抗菌劑顆粒細(xì)小，粒徑分布范圍窄，不能影響紡絲；添加劑的加入不能夠影響纖維的物理性能，包括纖維的強(qiáng)力和伸長(zhǎng)。纖維改性方法大多只適用于合成纖維，除納米銀抗菌劑外無(wú)法對(duì)棉、麻、毛、絲等天然纖維進(jìn)行抗菌加工。

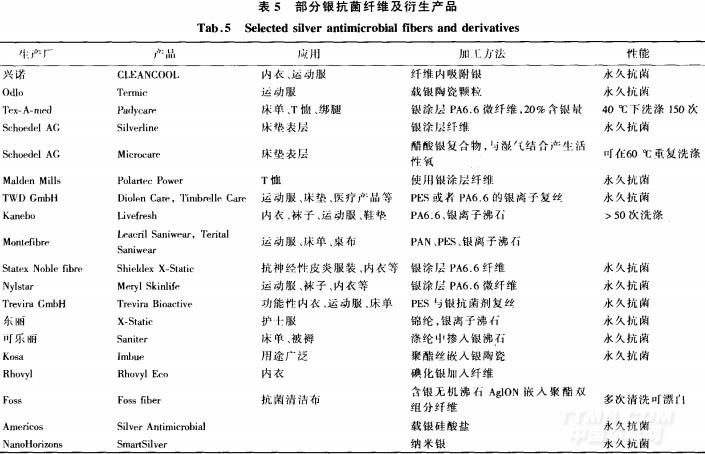

表5列出了部分抗菌纖維及抗菌紡織品。織物后整理的方法主要針對(duì)天然纖維或者天然纖維與其他纖維混紡的紡織品，一般使用抗菌劑的懸浮液浸漬[26]、涂層或者溶膠-凝膠[27]等方法，使抗菌劑能夠附著在織物上以獲得抗菌效果。后整理方法得到的抗菌織物其纖維內(nèi)部并沒(méi)有抗菌劑，因此耐洗滌性和長(zhǎng)效性都較差。后整理方法加工處理方便，對(duì)抗菌劑的要求相對(duì)較少，但要求使用的抗菌整理劑在加工方法上能夠采用常規(guī)的紡織品加工工藝。表6列出部分用于紡織品后整理的抗菌整理劑產(chǎn)品。

6  抗菌測(cè)試
