激情五月激情,美女91精品,一区二区毛片,91精品福利视频,成人av网站在线观看

織物撕破強(qiáng)力的測定可在國產(chǎn)的強(qiáng)力撕破儀上測試。將試樣剪成70 mm×63 mm的長方形,每塊試樣測試二經(jīng)二緯的撕破強(qiáng)力,取其平均值,數(shù)值越大表明其撕破強(qiáng)力越好。

1·3·8毛效的測定[5]

毛效的測定方法為:將精練后的棉布剪成經(jīng)向30 cm,緯向5 cm的布條,在離一端1cm沿緯向用鉛筆做一平行線,并在此末端沿緯向固定一根約重2 g的短玻璃棒作重荷,將試樣另一端用夾子固定在一橫架上使其垂直懸掛,下端浸入5 g/L的重鉻酸鉀溶液中,使液面與鉛筆線正好對齊,測量30 min內(nèi)重鉻酸鉀溶液沿經(jīng)向上升的高度,以cm表示,數(shù)值越大表明精練效果越好。

2結(jié)果與討論

2·1合成工藝的確定

2·1·1開環(huán)反應(yīng)最佳工藝選擇

2.1.1.1因素與水平

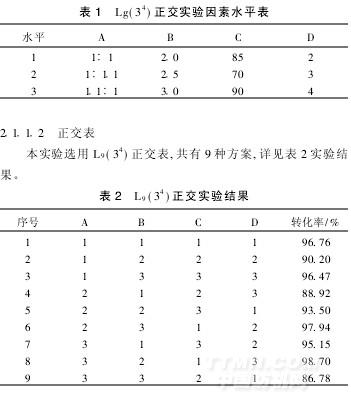

開環(huán)反應(yīng)采用A(聚乙二醇和環(huán)氧氯丙烷的投料比),B(催化劑三氟化硼-乙醚絡(luò)合物質(zhì)量百分比),C(反應(yīng)溫度℃),D(反應(yīng)時間h)4種因素,并選取3個水平進(jìn)行正交實(shí)驗(yàn)(見表1),找出主次因素。

2·1·1·3直觀分析結(jié)果

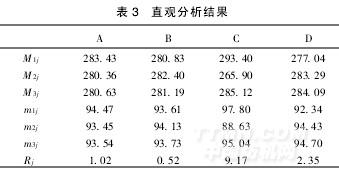

利用數(shù)理統(tǒng)計(jì)知識對表2中數(shù)據(jù)進(jìn)行直觀分析,設(shè)Mij表示第j列中水平數(shù)為i的各實(shí)驗(yàn)數(shù)據(jù)之和, mij= Mij/3,Rj表示極差。直觀分析結(jié)果見表3。

從表3極差分析可看出,溫度對轉(zhuǎn)化率的影響最大,其次為反應(yīng)時間D,再次為投料比A,催化劑用量B對轉(zhuǎn)化率的影響最小。故由正交實(shí)驗(yàn)結(jié)果可得最佳開環(huán)反應(yīng)條件為:溫度85℃,反應(yīng)時間4 h,投料比1∶1.1,催化劑用量為2.0%。
