激情五月激情,美女91精品,一区二区毛片,91精品福利视频,成人av网站在线观看

2.3不同溫度下二甲基甲酰胺的剝離效果

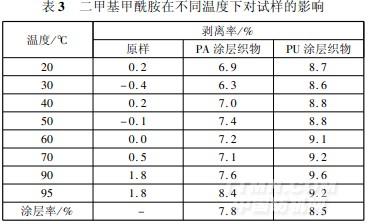

為了更全面地掌握二甲基甲酰胺在不同溫度下對涂層織物的影響，將試驗溫度再細化，按1.2.2中的試驗步驟，將試驗溫度分別設定為30、50、60°C，再與表2中二甲基甲酰胺在20、40、70、90、95°C試驗溫度條件下的結果比較（見表3）。

對涂層織物進行涂層劑剝離，除了盡量把涂層劑全部去除，還必須盡量不損傷織物纖維，所以我們在做剝離試驗時，同一試驗條件下用3塊試樣，分別為原樣、PA涂層織物、PU涂層織物。表3中，原樣織物的剝離率其實就是該試樣在某一試驗條件下的損傷程度，因為原樣織物上沒有涂層劑，所以去除的是試樣的油脂、染料以及纖維本身受損傷的部分。

在試驗溫度為50°C時，二甲基甲酰胺對PA涂層織物和涂層織物的剝離率與PU涂層率最為接近。

試驗溫度在70°C以下時，原樣織物的剝離率在上下波動；達到時70°C，纖維受損傷程度開始出現；試驗溫度達90、95°C時，原樣的剝離率達到1.8%，達所有試驗條件下試樣受損傷程度最大。所以，70°C以上的試驗溫度不能使用。

試驗溫度為20、30、40°C時，PA涂層織物的剝離率偏低，其剝離率與涂層率之間有一定的差異；試驗溫度為50°C時，PA及PU涂層試樣的剝離率與涂層率均趨于一致。所以，用二甲基甲酰胺為溶劑，試驗溫度為50°C，對PA及PU涂層織物去涂層效果最佳。

2.4樣品剝離試驗后的組分分析

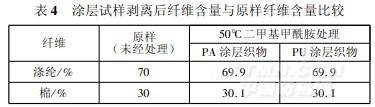

為了驗證所設定的試驗條件是否對試樣的纖維含量測試有影響，我們在選定的試驗條件下，對經剝離試驗后的PA、PU涂層樣品以及原樣進行組分分析。其依據為GB/T2910—1997《紡織品二組分纖維混紡產品定量化學分析方法》，用75%硫酸溶解，結果見表4。

由表4知，經所設定的試驗條件處理后的樣品，與未經任何剝離試驗的原樣，其組分分析試驗所得的各組分的含量幾乎一致，驗證了我們所選定的剝離條件為最適合的剝離條件。

3結論

涂層混紡織物進行含量測試前，必須將附著在織物上的涂層膠去除，然后按GB/T2910—1997規定的方法進行組分分析。

對于PA或PU涂層滌棉混紡織物，選擇的去除涂層的試驗方法是：每克試樣加入100mL二甲基甲酰胺，于50°C恒溫水浴鍋中保溫1h。二甲基甲酰胺對PA、PU兩種涂層膠均具有較好的剝離效果，是一種優良的剝離溶劑。
