激情五月激情,美女91精品,一区二区毛片,91精品福利视频,成人av网站在线观看

參照GB／T2910一1997《紡織品二組分纖維混紡產品定量化學分析方法》，將蒸餾水代替試劑，用裁剪器分別在原樣、PA試樣上裁取數塊面積為lOOcm2的圓形試樣，將圓形試樣烘燥，稱重將水浴鍋分別設置20℃、50℃、90℃，試樣分別放入三角燒瓶中，各加200ml蒸餾水，置于設定溫度的恒溫水浴鍋中1小時，再烘燥，稱重。

2．2．4涂層劑剝離試驗

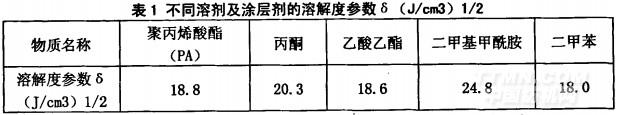

查閱《中國化工商品大全》[13]，根據溶劑及被溶解物質(涂層劑)的溶解度參數，選擇四種溶劑來溶解PA試樣。這四種溶劑分別為丙酮、乙酸乙酯、二甲基甲酰胺和二甲苯。其溶解度參數[14]見表1所示。

根據各溶劑的沸點，我們選擇水浴溫度分別為：丙酮20℃、40℃，乙酸乙酯20℃、40℃、60℃，二甲基甲酰胺20℃、40℃、60℃、90℃，二甲苯20℃、40℃、60℃、90℃。

使用各溶劑的剝離方法及步驟如下：

2．2．4．1用裁剪器分別在原樣、PA試樣上裁取數塊面積為l00cm2的圓形試樣。將圓形試樣放在105±5℃烘箱中烘至干燥，冷卻后，分別在分析天平上稱重。

2．2．4．2將原樣、PA試樣各一塊，分別放入三角燒瓶中，再各加入100ml選定的溶劑，蓋緊瓶塞，搖動燒瓶使試樣浸濕，將燒瓶置于選定溫度的恒溫水浴鍋中1小時。

2．2．4．3．取出試樣，在通風柜中揮發數小時。再將試樣置于稱量盒內，放入105±5℃烘箱中烘至干燥，冷卻后，分別在分析天平上稱重。

2．2．5經剝離試驗后的樣品的成份分析

依據GB／T29l0一1997《紡織品二組分纖維混紡產品定量化學分析方法》，剝離實驗后的PA試樣，用75％硫酸溶解，將此試驗結果與原樣成份測試的結果進行比較。

3結果與討論

3.1織物經緯密度

涂層整理織物在涂層整理之前，織物任何理化性能均和原樣一致，但經整理機整理過程中，由于受一定的張力，如果此張力與原樣染色整理時的張力差異較大，則涂層整理后的織物，其經緯密度將與原樣有較大差異。

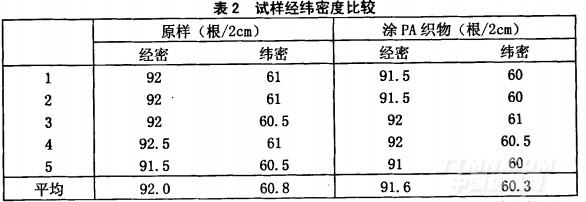

實驗測得的滌／棉織物原樣及PA試樣的經緯密度如表2所示。
