激情五月激情,美女91精品,一区二区毛片,91精品福利视频,成人av网站在线观看

表2一些烷烴的物理性質(zhì)[1]3

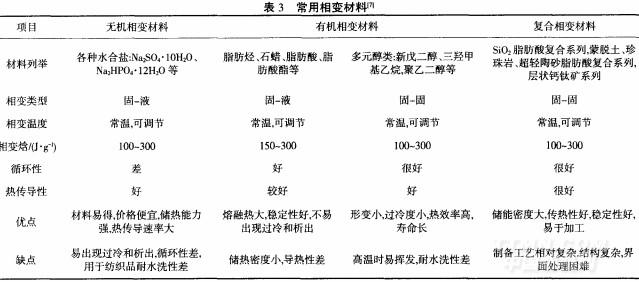

表3常用相變材料[7]

3智能調(diào)溫纖維的加工方法

3.1中空纖維浸漬法

中空纖維填充相變材料始于20世紀(jì)80年代中張琳琳，等：智能調(diào)溫纖維綜述期[8-9]，該法是將中空纖維浸漬于相變材料溶液中，使中空部分充滿相變材料，再將纖維兩端封閉，缺點(diǎn)是中空纖維浸漬法存在封端困難．2O世紀(jì)80年代初，Vigo等人將無(wú)機(jī)固一液相變材料CaCl2·6H20、SrCl2·6H20充填到人造絲和聚丙烯等中空纖維．[10]20世紀(jì)80年代中期，他們又將聚乙二醇整理到織物表面和封入到中空纖維內(nèi)部．[11-12]東華大學(xué)研究了將三羥甲基乙烷／新戊二醇二元體系固一固相變材料采用水溶液真空填充的方法填充到滌綸中空纖維，得到了相變材料填充率為24％的調(diào)溫纖維．[13]用中空纖維填充法制得的調(diào)溫纖維內(nèi)徑較大，相變物質(zhì)殘留于纖維表面，故易于滲出和洗出，作為服用纖維使用還有很大局限性．

3.2熔融復(fù)合紡絲法

低溫相變物質(zhì)的熔融粘度很低，無(wú)可紡性．單純將相變物質(zhì)用于熔融復(fù)合紡絲很困難，加人增塑劑后可以用于紡絲．將石蠟烴類相變材料混合一定的二氧化硅粉末，與聚烯烴進(jìn)行熔融紡絲，可以得到相變溫度為15～65℃的調(diào)溫纖維．[l4]國(guó)外有人以聚丙烯（PP)和分子質(zhì)量為1000—20000的聚乙二醇(PEG)及增稠劑為主要原料，采用熔融復(fù)合紡絲法研制出了蓄熱調(diào)溫纖維．[15]

3.3涂層法

涂層法是把相變物質(zhì)固定到織物上的簡(jiǎn)便易行的方法．將聚乙二醇用2D樹(shù)脂(DMDHEU)在氯化鎂及對(duì)甲基苯磺酸催化下，將其固著在纖維上，經(jīng)處理的織物最高的熱焓達(dá)26.75J，g，缺點(diǎn)是經(jīng)過(guò)整理的織物因樹(shù)脂固著而手感變硬．[16]采用二異氰酸酯、乙二醇與聚乙二醇聚合得到具有防水透濕性的調(diào)溫涂料可以涂覆在紡織品表面獲得調(diào)溫功能．[17]用聚乙二醇和2D免燙樹(shù)脂整理劑混合整理棉、麻等纖維素織物，在酸性生催化劑作用下經(jīng)浸軋一焙烘工藝得到具有一定調(diào)溫功能的面料．[18]天津工業(yè)大學(xué)將正硅酸乙酯、無(wú)水乙醇和蒸餾水常溫水解聚合成二氧化硅網(wǎng)狀結(jié)構(gòu)凝膠，然后加人醇類相變材料而制成復(fù)合相變材料，最后將復(fù)合相變材料與粘合劑混合后涂覆在紡織面料的表面而制成智能調(diào)溫紡織品，并獲得了國(guó)家專利．[19]
