激情五月激情,美女91精品,一区二区毛片,91精品福利视频,成人av网站在线观看

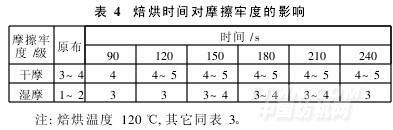

由表4可見,焙烘90 s,干摩擦牢度就從3~4級提高到4級,濕摩擦牢度從1~2級提高到3級;焙烘150~210 s,干摩擦牢度提高到4~5級,濕摩擦牢度提高到3~4級;但是焙烘240 s,濕摩擦牢度稍微降低。

由此可知,焙烘時間為150 s時,WPU自交聯充分,可以在纖維表面生成連續、均勻的薄膜。以下試驗中,WPU的焙烘時間選擇為180 s。

2. 1. 5　柔軟劑用量對摩擦牢度的影響

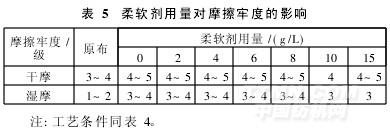

為改善織物手感,大多采用有機硅類柔軟劑處理織物,但此類柔軟劑會降低織物摩擦牢度。所以,我們選用長鏈脂肪酰胺類衍生物的軟片柔軟劑WE。由表5可見,當柔軟劑WE的用量少于8 g/L時,棉織物的干、濕摩擦牢度與未加柔軟劑時的整理效果一樣。之后,隨著用量的增加,織物的濕摩擦牢度有所下降。可能是用量加大,阻礙了WPU自交聯成膜,或降低了其與纖維、染料的反應性。

2. 2　WPU對不同活性染料摩擦牢度的影響

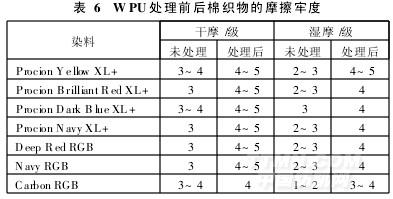

純棉白色斜紋機織布經下列幾種活性染料染色后,再用WPU按上述的工藝條件進行處理,測試處理后,織物的干、濕摩擦牢度如表6所示。

由表6可以看出,WPU對不同活性染料染色織物處理后,織物濕摩擦牢度顯著提高,都達到3級以上,有的甚至達到4~5級。其中,黑色活性染料染色織物濕摩擦牢度的提高最為明顯。染色織物的干摩擦牢度

提高也很明顯,基本上都可以達到4~5級。

2. 3　WPU對其它色牢度的影響

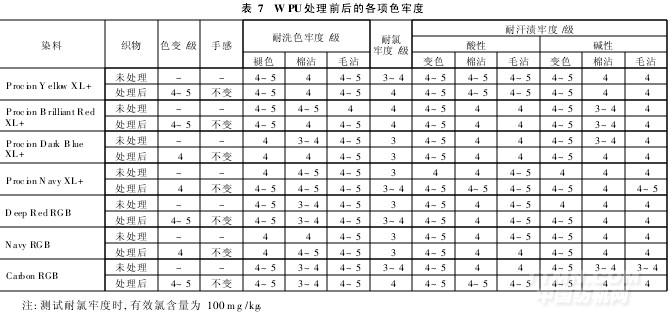

WPU對其它色牢度影響如表7所示。

從表7中可以看出,WPU處理后,染色織物的耐氯牢度略有提高,其它幾項色牢度指標基本不變。這可能由于WPU在纖維表面形成立體網狀薄膜,覆蓋并封閉了染料,減少了染料與水的接觸,防止染料溶解和水解;WPU又可以與染料、纖維上的活性基反應,進一步減少染料水解的機會。WPU整理后的染色織物色變都達4級以上,說明其不會產生明顯的色變,且整理后織物的手感也未有變化。

3　結論

WPU處理織物的最佳整理工藝:浸軋(WPU40 g/L,室溫下二浸二軋,軋余率約80% )→烘干→焙烘(120℃×3 min)。用WPU以最佳工藝處理染色織物,不僅可以提高活性染料深濃色棉織物(斜紋機織)的濕摩擦牢度,而且對其它的色牢度影響不大,耐氯牢度還有所提高。
