2試驗
2．1材料
紫外一可見分光光度計，分析天平(感量0．0001g)，棕色容量瓶(100mL、50mL)，移液管、分度吸量管(5mL、2mL)，石英比色mr(光路長10mm)．無水乙醇、N，N一二甲基甲酰胺(DMn、甲醇、N一甲
基吡咯烷酮、丙酮等有機溶劑(均為分析純)，熒光增白劑ER(原粉、液狀產品)(市售)．
2．2溶劑和溶解方法
要準確地測定吸光度A，然后換算成紫外吸收，試驗樣品的溶解狀態十分重要．據介紹，熒光增白劑ER能溶于乙醇、DMF和四氯化碳等有機溶劑．但經試驗發現，熒光增白劑ER樣品(以原粉作為試驗樣品)在甲醇、乙醇等溶劑中呈微溶狀態，在較短的時間內不能充分溶解．而DMF、N一甲基吡咯烷酮可迅速地溶解樣品，能夠用于紫外吸收的測定，但存在溶劑長期使用不利于人體健康和檢驗成本高的問題．

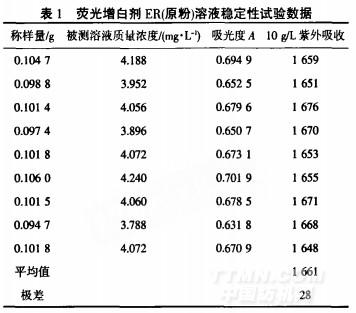

經試驗發現，先用少量DMF溶解熒光增白劑ER樣品(約0．1000g)，用DMF稀釋至100mL容量瓶中，并用移液管吸取該溶液5mL置于50mL容量瓶中，用無水乙醇稀釋至刻度，搖勻．再用移液管吸取乙醇稀釋液2mL置于50mL容量瓶中用無水乙醇稀釋至刻度，搖勻，也可獲得澄清、透明、均一穩定的溶液．表1為熒光增白劑ER溶液穩定性試驗數據．
.jpg)
表1結果表明，采用DMF為初溶劑，乙醇為進一步稀釋的溶劑，可以降低檢驗成本，又可獲得穩定的試驗結果．
2．3最大吸收波長(A懈)
按2．2方法溶解樣品，用紫外一可見分光光度計在波長300～400nm，以Inm的間隔對不同企業的熒光增白劑ER樣品溶液進行掃描，經過測定，熒光增白劑ER最大吸收波長在363～365nm，為了統一測定條件，確定最大吸收波長似唧)為364nm，據此選用石英比色皿進行吸光度A的測定．
2．4溶液質量濃度
由于用分光光度法測量物質的吸光度值，既要滿足朗伯一比耳定律，又要使其吸光度值在O．2～0．8，這樣測定結果才準確，重復性好．為此，對樣品的質量濃度進行了選擇試驗．
稱取熒光增白劑ER(原粉)樣品0．1000g，用100mLDMF溶解、定容后，從中吸取5mL，加入到50mL容量瓶中，用乙醇稀釋到刻度．再從乙醇稀釋液中分別吸取0．5mL、1．0mL、1．5mL、2．0mL、2．5mL、3．0mL
加入到50mL容量瓶中，用乙醇稀釋至刻度，配成質量濃度為1mg／L、2mg／L、3mg／L、4mg／L、5mg／L、6mg／L的溶液．在最大吸收波長(364nm)處測定吸光度A，并繪制溶液質量濃度和吸光度A關系曲線．從圖l看，熒光增白劑ER(原粉)在1～6mg／L質量濃度范圍內，吸光度A和溶液質量濃度呈線性關系,y=-0．00026+0．16817x，相關系r=0．999881．滿足朗伯一比耳定律，同時為了控制吸光度A在上述范圍內，選擇原粉溶液的質量濃度在2～4mg／L為宜．
<<上一頁[1][2][3][4]下一頁>>
相關信息
推薦企業 推薦企業
推薦企業
您所在的位置：
