1實驗部分
1．1實驗材料
純棉色織坯布，幅寬為160cm，經緯紗線密度均為14．5tex，織物經緯密度為472．5根／10cmX315根／10cm(無錫金茂對外貿易有限公司提供)；“雪梅”牌纖維素酶(活力為10000U／g)；科萊恩柔軟劑(無錫科奇紡織化工貿易有限公司提供)；冰醋酸(分析純R)；無水醋酸鈉(分析純R)；碳酸鈉(分析純R)。
1．2實驗設備及儀器
SK3200LH超聲波清洗器(上?？茖С晝x器有限公司)；電熱恒溫水浴鍋HH．S14s(金壇市環保儀器廠)；101．A．3型電熱鼓風干燥箱(上海實驗儀器廠有限公司)；P．AO小軋車(岡崎機械制造有限公司)；YG026A型電子織物強力機(常州第二紡織機械廠)；KES．FB2彎曲性能測試儀(13本)；YG(B)541D型全自動數字式織物折皺彈性儀(溫州方圓紡織儀器廠)；電子天平(Mettler．toledoGroup)。
1．3實驗流程及條件
1．3．1預處理工藝
纖維素酶一浴法處理工藝：纖維素酶用量2．5％(o．W．f)，浴比1：20，pH值4．5，40℃下處理60min一失活一熱水洗(80℃，10min)一冷水洗(10min)一晾干。
超聲波／纖維素酶一浴法處理工藝：超聲波協同纖維素酶水浴預處理(40kHz，浴比1：20)一失活一熱水洗(80℃，10min)一冷水洗(10min)一晾干。
1．3．2柔軟整理工藝
預處理織物小樣充分凋濕(20℃，65％)一調配柔軟劑處理液(30g，L，pH值4．5)一二浸二軋一冷水洗一烘干。
1．4測試方法
彎曲剛度和彎曲滯后矩采用KES．FB2彎曲性能測試儀進行測試。一般意義上講，織物的彎曲性能指標越小，則織物的柔軟性能及彈性越好。彎曲剛度和彎曲滯后矩數值均取織物經向和緯向測定值的平均值進行評價。
折皺回復角：參照GB／T3819-1997(紡織品織物折痕回復性的測定》方法，在全自動數字式織物折皺彈性儀上測試。折皺回復角均取棉色織物的經向和緯向緩彈性回復角之和。
斷裂強力和斷裂伸長率參照GB／T3923．1—1997，在YG026A型電子織物強力機上測試。
芯吸高度的測定是將織物裁剪成緯向5cm，經向20cm的試樣，充分調濕(20℃，65％)后將一端固定，另一端垂直浸入自來水中1cm，測量其在30min內水沿著經向上升的高度。
2結果與討論
2．1酶用量對純棉色織物性能的影響

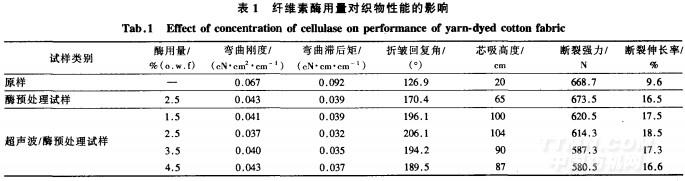

處理條件：超聲波40kHz，40℃，浴比1：20，pH=4．5，酶用量分別為1．5％、2．5％、3．5％、4．5％(O．W．f)，處理50min，然后將試樣晾干，充分調濕后進行柔軟整理。結果如表1所示。
.jpg)
相關信息
推薦企業 推薦企業
推薦企業
您所在的位置：
