激情五月激情,美女91精品,一区二区毛片,91精品福利视频,成人av网站在线观看

從精紡機織面料（圖1）、半精紡機織面料（圖2）、針織面料（圖4）的曲線圖中可發現，2#試驗的曲線幾乎處于最低位置，3#試驗居中，1#試驗處于最高位置。曲線處于越低位置說明起球越嚴重，對應試驗的試驗測試條件越重。所以測試條件由重至輕的排列順序為：2#、3#、1#。即負荷質量為415 g，磨料為織物本身的測試條件最重，其次為負荷質量同為415 g，磨料為羊毛標準磨料的測試條件；負荷質量為155 g，磨料為織物本身的測試條件最輕。經過分析可知，磨料為織物本身比磨料為標準羊毛織物更容易使織物起球，從2#和3#試驗（負荷質量相同，磨料不同）可看出馬丁代爾法起球試驗中磨料為織物本身比磨料為標準羊毛織物更容易使織物起球；從1#和2#試驗（磨料相同，負荷質量不同）可看出磨料為起球能力較重的標準羊毛磨料，而負荷質量不同，415g最重，而155g為最輕，可看出負荷質量的起球作用比磨料更大。

由以上四個圖可看出，GB/T 4802.2-2008標準起球測試條件的負荷質量、磨料、起球摩擦次數對測試結果及變化趨勢均有很大影響。負荷質量對測試結果影響和磨料對測試結果影響均可達1級；而摩擦次數對測試結果影響可達2.5級，且并非摩擦次數越多起球結果越差。

1.2.2四種起球測試方法的測試和結果比較

結合三種面料的特征，根據四種起毛起球性能測試標準選擇試驗條件進行實驗。具體見表4。

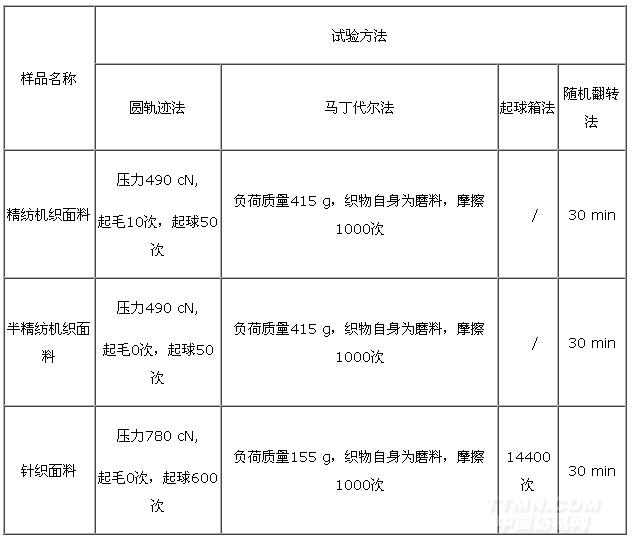

表4 四種起毛起球性能測試試驗條件比較

測試結果具體見表5。

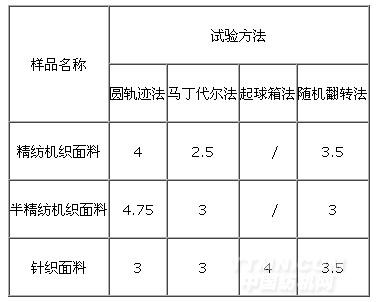

表5 四種起毛起球性能測試結果
