激情五月激情,美女91精品,一区二区毛片,91精品福利视频,成人av网站在线观看

從圖1可以看出，纖維縱面呈透明的圓柱形態，有中腔(黑影部分)影像。從圖2可以看出，纖維橫截面有中腔，呈規則的圓形(也有多邊形的)。
 2．5 溶解性能試驗

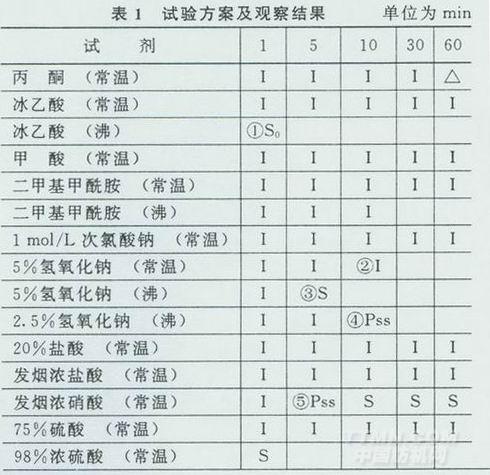

    從實驗室樣品中任意抽取試驗樣品，按1 g試樣100 mL。溶劑的比例分別放進盛有表1所列的溶劑的燒杯中。視溶解的情況，分別攪拌或煮沸1、5、10 min……后靜置幾秒鐘，觀察結果詳見表1。


    注1  I——不溶解。
    注2  S——溶解。
    注3  △——輕微溶漲。
    注4  So——快速溶解。
    注5  Pss——溶縮。
    注4 ①——PLA纖維在沸騰的冰乙酸溶液中迅速溶解，溶液呈透明狀，可用2號砂芯漏斗過濾。冷卻至室溫，溶液呈透明狀，但遇冷水就有漿狀物體析出，手感似石蠟。
    注5 ②——PLA纖維分別在30、40、50、60、70℃的5％ 氫氧化鈉溶液中連續震蕩10 mim，不溶解。
    注6 ③——PLA纖維在沸騰的5％氫氧化鈉煮3～5 mim后溶解，溶液呈透明狀，可用2號砂芯漏斗過濾，冷卻至室溫，溶液仍呈透明狀，遇冷水也沒有漿狀物析出。
    注7 ④——10 min試樣開始溶縮，15 min后試樣不能完全溶解．溶液已經很少。
    注8 ⑤——溶縮，從邊緣向內縮小。
    針對上述溶解反應情況，增加了用2．5％氫氧化鈉溶液煮試樣的試驗，情況如下：
    樣品與溶劑按浴比1：200進行實驗，10 min時試樣開始溶縮，15 min后試樣還不能完全溶解，溶液呈渾濁液；
    樣品與溶劑按浴比1：300進行實驗，10 min時試樣開始溶縮，15 min后試樣完全溶解，溶液呈澄清的液體狀。
    綜合試劑用量、時間等因素，使用5％氫氧化鈉溶液煮試樣的試驗效果比使用2．5％氫氧化鈉溶液煮試樣的效果更佳。
2．6 紅外光譜試驗
    依據FZ／T 01057．8—1 999《紡織纖維鑒別試驗方法  紅外吸收光譜鑒別方法》，應用傅立葉紅外吸收光譜儀對PLA纖維進行掃描，得到譜圖見圖3。
