.jpg)

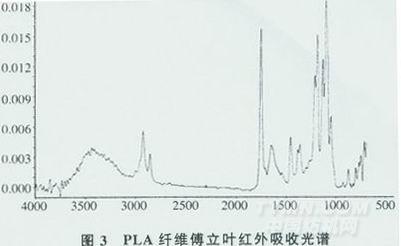

從圖3可見，在(1 750～1 735)／cm附近有1個強吸收峰，在1 300／cm～1 000／cm附近有2個強吸收峰，表明該物質具有酯類特征的吸收峰，屬聚酯家族。同時，在2 800／cm～3 000／cm波段出現了不飽和碳氫鍵的特征峰。由此可以分析出PLA纖維分子的結構。
3 定性鑒別程序
3．1 外觀
纖維(短纖或長絲)的外形與合成纖維類似，有光滑透明的質感，纖維本身不能延伸l倍以上(自身的伸長率24％～40 9／5)；織物懸垂性好，抗皺性好，手感干爽、且柔軟滑潤；光澤似綢緞，華麗美觀。
3．2 燃燒實驗
燃燒時無煙(區別于合成化學纖維)，紅藍色火苗，淡淡的香甜味(區別于天然纖維)，殘留物呈很脆的黑色塊狀(區別于纖維素纖維)。
3．3 顯微鏡觀察
一般不需要制成橫截面切片。
在顯微鏡下，PLA纖維縱面呈透明的圓柱狀，有中腔(黑影部分)。
3．4 溶解實驗
由以上3個步驟基本能判斷它是非天然類纖維、非纖維素類纖維。在此基礎上再進行如下步驟的溶解實驗，作進一步的判定。
3．4．1 將試樣放入88％甲酸試劑中，常溫，振蕩1min，不溶，則可排除醋酯、錦綸和維綸纖維。
3．4．2 將試樣放入5％氫氧化鈉溶液中，煮沸5min，溶解，溶液清晰透明，則可排除腈綸、滌綸、丙綸、乙綸、氯綸和氨綸纖維。
3．4．3 將試樣放入99％的冰醋酸試劑中，煮沸3min，溶解，溶液清晰透明，遇水變白色渾濁液。進一步排除天然類纖維和纖維素類纖維。
以上溶解步驟中只進行3．4．1與3．4．2或3．4．1與3．4．3兩步就可以確認該樣品是PLA纖維，加另一步驟系進一步的確認。但只進行3．4．2與3．4．3兩步就判定該樣品是PLA纖維是有錯判風險的，因為二醋酯纖維溶于99％的冰醋酸試劑，并在煮沸5％氫氧化鈉溶液中部分溶解，且呈透明狀。建議鑒定時最好按以上3個步驟進行。
4 結論
通過對PLA纖維一系列的試驗表明，采用傅立葉紅外吸收光譜的方法準確性高，但費用高。
本文最終制定了以燃燒實驗、顯微鏡觀察及其溶解性能的實驗為主要內容的PLA纖維的定性鑒別方法和程序。該方法程序不需要大型設備，簡便可靠，易于推廣，并可以為進出口的PLA原料及其產品的成分鑒別提供客觀的檢驗依據。
相關信息
推薦企業 推薦企業
推薦企業
您所在的位置：
