圖2整理前后織物的紫外線透過率曲線
Fig.2 Curves of ultraviolet ray transmission of fabrics
before and after treated
由圖2可知,整理后織物在290~370nm波段的紫外線透過率幾乎為零,比原布相應波段的透過率低得多,這說明納米TiO2整理劑對紫外線有非常好的屏蔽作用.經20%和10%整理劑整理的織物明顯比5%整理劑整理織物的紫外線屏蔽范圍要寬15nm左右,這主要表現在370nm附近的紫外線區域中.由此可見,隨著整理劑用量的增大,整理劑中納米TiO2顆粒的數量增多,其對紫外線的屏蔽作用也增強,屏蔽范圍變大.織物整理前后抗紫外線數據比較見表1.

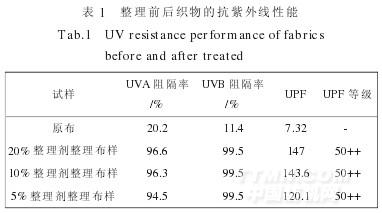

.jpg)
由表1可見,與原布相比,經整理后織物的UVA阻隔率和UVB阻隔率都很高,特別是對UVB的阻隔率都達到了99.5%,即對相應波段的紫外線有非常顯著的屏蔽作用;對應織物的UPF值也有很大提高,UPF等級都達到了50++的水平,說明織物具有良好的抗紫外線效果.10%整理劑整理布樣比5%整理劑整理布樣的UPF值提高了23.5,而20%整理劑整理布樣比10%整理劑整理布樣的UPF值僅僅提高了
2.4.這說明當整理劑質量分數增大時,雖然整理織物的UPF值也增大,但增大的幅度有所降低,UPF值達到相對穩定狀態.當整理劑質量分數達到10%時,整理織物的UPF值達到140以上,這說明此時織物已經具有比較理想的抗紫外線性能.
2.3整理織物的抗菌性能
2.3.1納米TiO2整理劑對織物抗菌性能的影響
當受到波長小于387.5nm的光照射時,TiO2的價帶電子e-被激發,同時產生相應的空穴h+.e-和h+與吸附在TiO2表面上的O2和H2O反應,生成羥基自由基·OH、超氧原子·O2-、過羥基·OOH和H2O2等強氧化劑.其中活性羥基具有402.8MJ/mol反應能,高于有機物中各類化學鍵能.這些強氧化劑通過一系列鏈式反應直接破壞細胞結構,致使細菌蛋白質和酯類分解成無害小分子.眾多研究表明,活性羥基存在時間
較短,不能通過細胞膜,它直接攻擊細胞并破壞細胞結構比較困難,所以TiO2催化殺菌效應是活性羥基與多種活性氧類物質的協同作用結果.

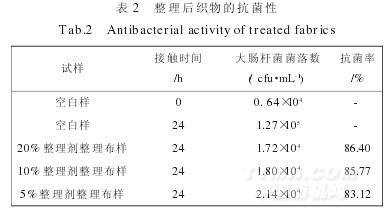

經不同質量分數(20%、10%和5%)納米TiO2整理劑整理后織物的抗菌性見表2.
.jpg)
相關信息
推薦企業 推薦企業
推薦企業
您所在的位置：
