由表3可看出,隨著焙烘溫度升高,蠶絲織物的變化趨勢與棉織物有一定的相似性。但免燙整理前后染色蠶絲織物均呈現(xiàn)紅棕色,雖然隨交聯(lián)反應(yīng)程度的提高,其顏色越深,但變化并不明顯。因此,染色法不適用于識別蛋白質(zhì)纖維織物的交聯(lián)程度。
2.3 化學(xué)纖維交聯(lián)程度

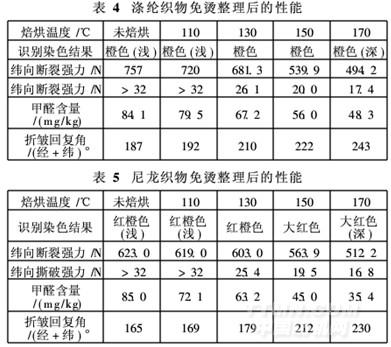

對滌綸和尼龍織物進(jìn)行樹脂整理,焙烘后剪取6 cm×4 cm的試樣,進(jìn)行染色識別試驗(yàn)。免燙整理后試樣的顏色、強(qiáng)力和甲醛含量和折皺回復(fù)角等結(jié)果見表4和表5。
.jpg)
由表4和表5可看出,隨著焙烘溫度升高,織物強(qiáng)力和游離甲醛含量均有所下降,折皺回復(fù)角增大不明顯,且免燙整理前后染色滌綸和尼龍織物的顏色變化不明顯,滌綸始終呈現(xiàn)橙色,尼龍則呈現(xiàn)不同色光的紅色。這是因?yàn)闇炀]分子結(jié)構(gòu)為線型長分子鏈,分子鏈上沒有大的支鏈及側(cè)基,僅有一部分苦味酸可與滌綸纖維交聯(lián)的樹脂發(fā)生反應(yīng),染色水洗后直接染料和大
部分酸性染料被洗去,使滌綸織物呈現(xiàn)苦味酸和少量酸性染料的混合色澤。酸性染料對尼龍纖維的反應(yīng)性較強(qiáng),大部分酸性染料可以上染尼龍纖維。此外,少量苦味酸與尼龍纖維也可進(jìn)行交聯(lián)樹脂反應(yīng)。水洗后,直接染料和部分苦味酸被洗去,使尼龍織物主要呈現(xiàn)酸性染料的色澤。對滌綸和尼龍織物來說,采用染色法識別交聯(lián)程度時(shí),雖然顏色有變化,但不明顯。因此,此方法不適用于識別滌綸和尼龍織物的交聯(lián)程度。
3 結(jié)論
(1)采用染色法識別不同纖維織物的交聯(lián)程度屬于定性分析,此方法操作簡便,結(jié)果直觀、重現(xiàn)性好。
(2)采用染色法識別織物免燙整理的交聯(lián)程度較適用于纖維素纖維及其混紡織物,隨交聯(lián)程度的提高,顏色由綠色向黃色過渡。
(3)染色法不適用于識別蛋白質(zhì)纖維和化學(xué)合成纖維織物的交聯(lián)程度。
<<上一頁[1][2][3][4]
相關(guān)信息







推薦企業(yè)
推薦企業(yè)
推薦企業(yè)
