激情五月激情,美女91精品,一区二区毛片,91精品福利视频,成人av网站在线观看

工藝流程 坯布→精煉處理→中和→烘干

1．4測試方法

毛效  將精練后織物裁成20cm×5cm布條，一端固定，另一端垂直浸入水中，測餐其30min內水的爬升高度。

白度  在ADCI-60-C型全自動色差汁上測定

彈性回復性能目前，國內外對經編氨綸織物的彈性測試指標和方法尚無統一標準。試驗測試方法為：對15cm×5cm錦／氨綸織物的緯向施加lkg負荷，加載時間30min，測定其彈性仲長率，卸霞回復時間15min，計算彈性伸長率和回復率[4]。

彈性伸長率=(L1一L0)×100％

彈性回復率=[1一(L1一L0)／L5x100％

式中：L0——緯向原長；

L1——拉伸后長度；

L5——回復后長度。

2結果與討論

2．1單因素分析精練工藝條件

通過單因素試驗分析TF一109質量濃度、精練溫度、精練時間和浴比對精練效果的影響，以毛效值、白度、彈性回復率為參考指標，確定各工藝參數。

2．1．1精練劑質量濃度

精練溫度80℃，浴比l：30，時間30

min，碳酸鈉質量濃度2L，測定精練劑質量濃度對精練效果和彈性性能的影響的影響，結果見圖1和圖2。

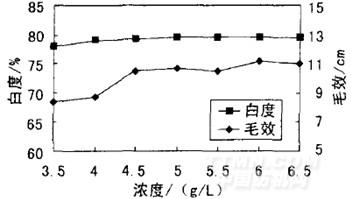

圖1TF一109質量濃度對精練效果的影響

相同條件下，未處理織物的毛效為5﹒2cm，白度值為77．15％。從圖1可知，當TF一109的質量濃度小于4．5g／L時，毛效值隨質量濃度增加而迅速增加，這是由于TF．109質量濃度提高，利于去除氨綸彈力織物上的雜質和油劑。質量濃度大于4．5g／L時，毛效緩慢增加，變化幅度不大。這是因為TF一109質量濃度高于4g／L時，由于織物上的雜質和油劑已基本除凈，所以即使再增加精練劑的濃度，也不會大幅度地提高織物的毛效。分析圖1白度曲線可知，在精練劑的質量濃度低于4g／L時，白度值隨著精練劑質量濃度增加而增加。而當質量濃度高于4L時，織物的白度受濃度變化影響較小。
