激情五月激情,美女91精品,一区二区毛片,91精品福利视频,成人av网站在线观看

由以上分析知，精練劑質量濃度為6g,／L時，可以同時達到毛效和白度的最佳值。

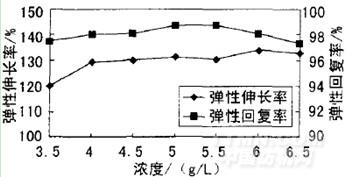

圖2TF一109濃度對彈性性能的影響

由圖2可知，精練劑質量濃度小于4g／L時，彈性伸長率隨其增加而有較明顯提高，同時彈性回復率也有所增加。但是當質量濃度大于5．5L時，織物彈性回復率呈下降趨勢。由此可見，精練劑用量并不是越多越好，應適當控制精練液質量濃度，取5g／L。

2．1．2精練溫度的影響

采用浴比1：30，精練時間30min，TF一109質量濃

度5g／L，碳酸鈉質量濃度2g／L，測定不同溫度下的精

練效果及對彈性性能的影響，見圖3和圖4。

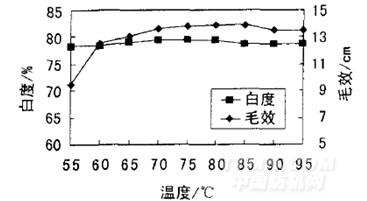

圖3精練溫度對精練效果的影響

由圖3知，精練溫度在55～6O℃時，毛效迅速增加；超過60℃后，再繼續提高溫度，毛效增加趨緩；而超過85℃后，毛效略有下降。這是由于精練劑TF一109在較低溫度即對油劑有很好的溶解作用，織物上的油劑及雜質可基本被去除。白度受溫度影響較小，僅65～85℃時稍有增加。因此，精練溫度可設在60～80℃。

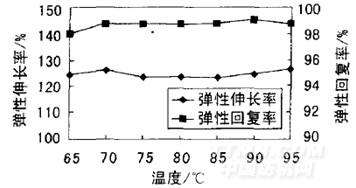

圖4精練溫度對織物彈性性能的影響

由圖4可知，在溫度65～95℃內，織物彈性伸長率和彈性回復率基本沒有影響。

2．1．3精練時間

采用精練溫度80℃，浴比1：30，TF一109質量濃度5g／L，碳酸鈉質量濃度2g／L，測定時間對精練效果和彈性性能的影響，結果見圖5和圖6。

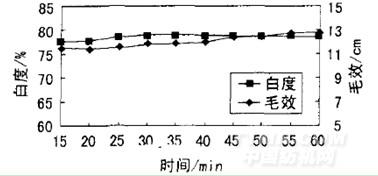

圖5時間對精練效果的影響

由圖5可知，精練時間從25min至30min，毛效提高較明顯；之后隨著時間增加，毛效增加緩慢；超過45min后，毛效基本恒定。
