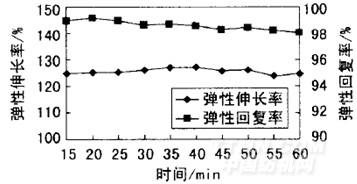

圖6時間對織物彈性性能的影響
由圖6可知，隨精練時間增加，織物彈性回復率緩慢降低，因此，處理時間不宜過長。精練時間對織物白度和彈性伸長影響較小。處理時間以20～40min為宜。
2．1．4 浴比
采用精練溫度80℃，處理時間30min，TF一109質量濃度5g／L，碳酸鈉質量濃度2L，測定不同浴比下的精練效果及彈性性能，見圖7和圖8。
.jpg)

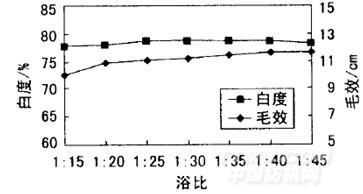

圖7浴比對精練效果的影響
由圖7可知，浴比從1：15提高至1：20，對毛效的提高作用較明顯。此后繼續提高浴比，毛效變化不大。從白度變化曲線看，其受浴比變化的影響很小。
.jpg)

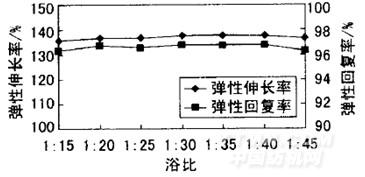

圖8浴比對織物彈性性能的影響
由圖8可知，浴比對織物的彈性性能影響較小。由以上分析得出，較佳浴比為1：20～1：40。
2．2正交試驗分析
在單因素試驗的基礎上，采用(3)正交試驗，優化精練條件(結果見表l和表2)。
.jpg)
從表2知，影響織物毛效因素的主次順序為：TF·
109質量濃度＞精練溫度＞浴比和精練時間。優選方案為A3B3C2D3，即TF一109質量濃度6g,／L，浴比l：40，精練溫度8O℃，處理時間30min。影響織物白度的主次順序為：TF一109質量濃度＞浴比和精練時間＞精練

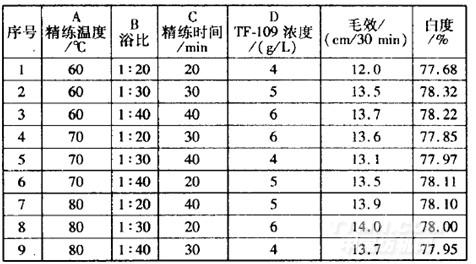

表1L9(34)正交試驗設計與結果
表2 精練工藝正交試驗結果分析
.jpg)
相關信息
推薦企業 推薦企業
推薦企業
您所在的位置：
